서브노트 200제 · 5번 · 중요도 ★★
주제: 비틀림 — 원형·폐단면 비틀림 / 순수비틀림·뒤틀림(J·Cw)
1. 서론
1) 의의
- 비틀림은 부재 축에 대한 모멘트(T)로 단면이 회전하며 전단응력이 발생하는 거동임
- 원형·닫힌 단면은 순수비틀림(Saint-Venant)만으로 저항하나, H형강 등 열린 단면은 뒤틀림(Warping) 비틀림이 함께 작용함
- 편심 하중을 받는 테두리보·캔틸레버·곡선보, 횡비틀림좌굴 검토에서 J·Cw가 핵심 단면성질로 쓰임
- 기출은 ① 원형봉 항복·극한 비틀림, 환봉·강관·각형강관 비교, ② J·Cw 정의와 H형강 순수·뒤틀림 응력 2가지 유형임
2) 구성
- 2장 원형·폐단면 비틀림: 기본가정, 탄성·소성 비틀림, 환봉과 강관 비교, 닫힌 박판(Bredt) 공식, 원형·각형 강관 비교
- 3장 순수비틀림·뒤틀림: J·Cw 정의, 지배방정식, H형강 캔틸레버 응력, 실무 대응
- 4장 결론
2. 원형·폐단면 비틀림
1) 원형단면 비틀림 해석 기본가정 (124회 출제)
| 가정 |
내용 |
| 평면 유지 |
비틀림 후에도 횡단면은 평면이며 뒤틀림(warping) 없음 |
| 직선 유지 |
반지름선은 회전 후에도 직선이며 길이 불변 |
| 탄성 |
재료는 균질·등방성, 선형탄성(후크법칙 τ = Gγ) 범위 |
| 미소변형 |
회전각이 작아 축 길이·지름 변화 무시 |
- 암기: 평면·직선·탄성·미소 (평·직·탄·미) → 비원형 단면은 "평면 유지"가 깨져 뒤틀림 발생
2) 기본식
| 항목 |
식 |
비고 |
| 전단응력 |
τ = T·r/J |
중심 0, 외주 최대 (선형 분포) |
| 비틀림각 |
φ = TL/(GJ) |
GJ = 비틀림강성 |
| 극관성모멘트 |
중실 J = πd⁴/32, 중공 J = π(D⁴ − d⁴)/32 |
원형은 J = Ip |
| 직사각형 (b ≥ t) |
J ≈ βbt³ (얇으면 bt³/3) |
최대 τ는 긴 변 중앙 |

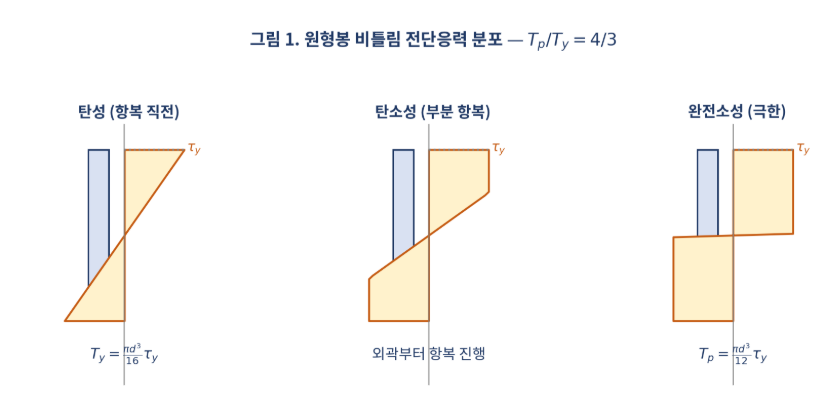

3) 항복 비틀림모멘트와 극한(소성) 비틀림모멘트 (96회 출제)
| 구분 |
응력 분포 |
비틀림모멘트 |
| 항복 Ty |
외주에서 τ = τy, 선형 분포 |
Ty = τyJ/r = πd³τy/16 |
| 탄소성 |
외곽부터 τy로 소성화, 내부 탄성 코어 |
Ty < T < Tp |
| 극한 Tp |
전 단면 τ = τy (균등) |
Tp = ∫τy·ρ·2πρ dρ = 2πr³τy/3 = πd³τy/12 |
| 형상계수 |
— |
Tp/Ty = 4/3 ≈ 1.33 (얇은 원관은 ≈ 1.0) |
4) 환봉과 원형강관 비교 (110회 출제)
- 조건: 같은 T, 같은 최대전단응력, 강관 외경 D = 1.2d (d = 환봉 지름)
- 동일 τmax 조건 → J/r 동일: π(D⁴ − Di⁴)/(16D) = πd³/16 → Di⁴ = D⁴ − D·d³
| 항목 |
계산 |
결과 |
| 내경 Di |
(1.2⁴ − 1.2)1/4·d = 0.87361/4·d |
0.967d |
| 두께 t |
(1.2 − 0.967)/2·d |
t ≈ 0.117d |
| 중량비 (강관/환봉) |
(1.2² − 0.967²)/1 |
0.51 (약 49% 절감) |
| 강성비 GJ (강관/환봉) |
(1.2⁴ − 0.967⁴)/1 = 1.2 |
1.20 (20% 증가) |
- 결론: 비틀림 전단응력은 외곽이 지배하므로 중심부 재료가 비효율적임 → 같은 강도에서 강관이 가볍고 강성은 큼

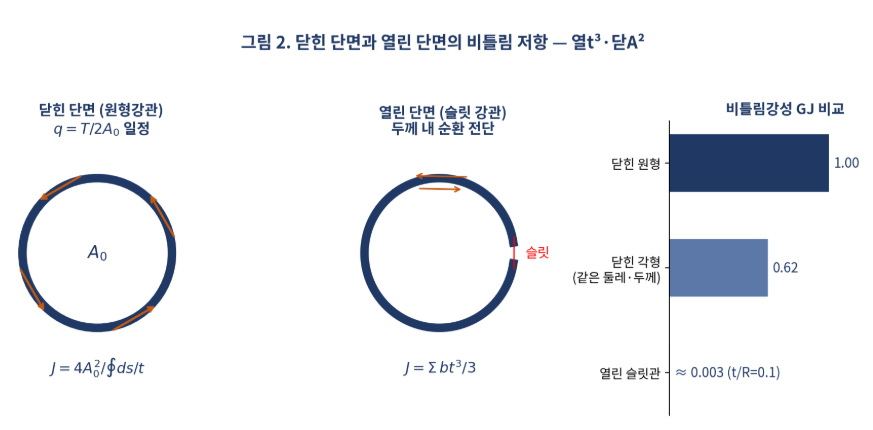

5) 닫힌 박판 단면 (Bredt 공식)
| 항목 |
식 |
비고 |
| 전단흐름 |
q = T/(2A0) (일정) |
A0: 판 중심선이 둘러싼 면적 |
| 전단응력 |
τ = T/(2A0t) |
두께 얇은 곳에서 최대 |
| 비틀림상수 |
J = 4A0²/∮(ds/t) |
두께 일정 시 J = 4A0²t/p (p: 둘레) |
| 열린 단면 |
J = Σbt³/3 |
두께 3제곱 → 매우 작음 |
- 암기: 열린 단면은 t³, 닫힌 단면은 A0² (열t³·닫A²) → 같은 강관에 슬릿을 내면 J가 t²/3R² 배(t/R = 0.1이면 약 1/300)로 급감
6) 원형강관과 각형강관 비틀림각 비 (124회 출제)
| 항목 |
원형강관 |
각형강관 (정사각형) |
| 조건 |
둘레 p, 두께 t 동일 |
둘레 p, 두께 t 동일 |
| A0 |
p²/(4π) = 0.0796p² |
p²/16 = 0.0625p² |
| J = 4A0²t/p |
비례 (1/4π)² = 0.00633 |
비례 (1/16)² = 0.00391 |
| 비틀림각 φ ∝ 1/J |
1.00 |
(4/π)² ≈ 1.62배 |
| 전단응력 τ ∝ 1/A0 |
1.00 |
4/π ≈ 1.27배 |
3. 순수비틀림·뒤틀림(J·Cw)
1) 비틀림상수 J와 뒤틀림상수 Cw (103회 출제)
| 구분 |
비틀림상수 J |
뒤틀림상수 Cw |
| 의미 |
순수(Saint-Venant)비틀림 저항 단면성질 |
뒤틀림(Warping) 구속 시 저항 단면성질 |
| 단위 |
mm⁴ |
mm⁶ |
| H형강 (2축 대칭) |
J ≈ (2bftf³ + hwtw³)/3 |
Cw = Iyh0²/4 (h0: 플랜지 중심 간 거리) |
| 원형·닫힌 단면 |
큼 (4A0²/∮ds/t) |
≈ 0 (뒤틀림 거의 없음) |
| ㄱ·T형 (한 점 교차) |
Σbt³/3 |
≈ 0 |
| 응력 |
전단응력 τ = Gtφ′ (판 두께 내 순환) |
뒤틀림 수직응력 σw + 뒤틀림 전단응력 τw |
| 활용 |
비틀림각, 횡비틀림좌굴 GJ 항 |
횡비틀림좌굴 ECw 항, 비틀림좌굴 |
2) 지배방정식과 비틀림 분담
- T = GJφ′ − ECwφ‴ (φ′ = dφ/dz) → 첫 항 순수비틀림, 둘째 항 뒤틀림비틀림
- 비틀림 특성길이 a = √(ECw/GJ): 부재 길이 L이 a보다 매우 길면 순수비틀림 지배, 짧으면 뒤틀림 지배
- 암기: 저항은 순수(GJ)와 뒤틀림(ECw)의 합 (순·뒤)

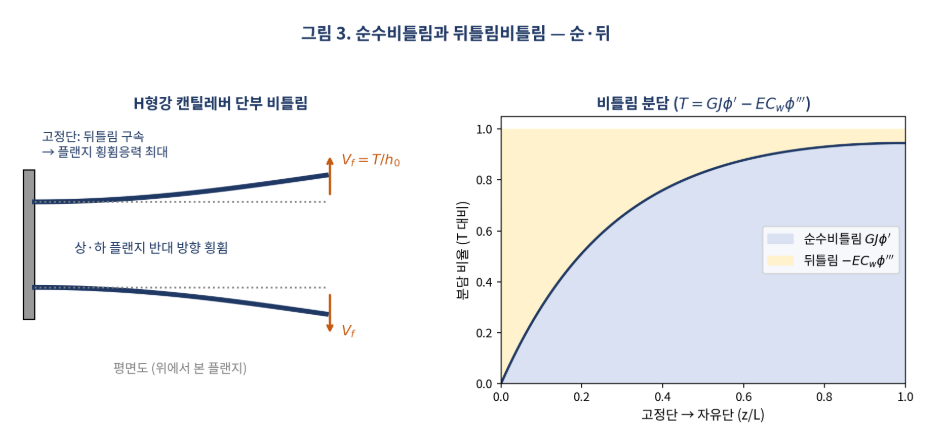

3) H형강 캔틸레버의 순수비틀림과 뒤틀림 응력 (109회 출제)
| 위치 |
경계조건 |
거동 |
| 고정단 |
φ = 0, φ′ = 0 (뒤틀림 구속) |
순수비틀림 0, 뒤틀림이 T 전부 부담 → 플랜지 횡휨 수직응력 σw 최대 |
| 중간부 |
— |
순수비틀림 분담이 점차 증가 |
| 자유단 |
φ″ = 0 (뒤틀림 자유) |
순수비틀림 지배, σw = 0 |
| 단계 |
플랜지 횡휨 근사(바이모멘트 개념) |
| ① 우력 치환 |
T ≈ Vf·h0 → 각 플랜지에 반대 방향 횡력 Vf = T/h0 |
| ② 플랜지 휨 |
각 플랜지를 약축 방향 캔틸레버로 보고 Mf = Vf·L (뒤틀림 단독 가정 시 상한) |
| ③ 뒤틀림 수직응력 |
σw = Mf/(tfbf²/6), 플랜지 끝에서 최대 |
| ④ 바이모멘트 |
B = Mf·h0, σw = B·Wn/Cw |
4) 계산 예: H-400×200×8×13
| 항목 |
계산 |
결과 |
| J |
(2×200×13³ + 374×8³)/3 |
3.57×10⁵ mm⁴ |
| Iy |
2×13×200³/12 + 374×8³/12 |
17.35×10⁶ mm⁴ |
| Cw |
17.35×10⁶ × 387²/4 |
6.50×10¹¹ mm⁶ |
| a (E/G = 2.6) |
√(2.6 × 6.50×10¹¹ / 3.57×10⁵) |
약 2.2 m → 수 m 경간에서 뒤틀림 무시 불가 |
5) 문제점과 개선방안
| 문제점 |
개선방안 |
| 열린 단면 비틀림강성 매우 작음 (J ∝ t³) |
비틀림 지배 부재는 각형강관·박스 등 닫힌 단면 채택 |
| 편심 하중으로 테두리보·외부보 비틀림 |
하중을 전단중심에 통과, 슬래브·소보로 비틀림 구속, 비틀림 보강 |
| 고정단 뒤틀림 구속 → 플랜지 끝 응력 집중 |
σw 포함 조합응력 검토, 단부 스티프너·박스화 |
| 횡비틀림좌굴 |
횡지지 간격 축소, J·Cw 큰 단면 선택 |
4. 결론
- 원형·닫힌 단면은 (평·직·탄·미) 가정의 순수비틀림(τ = Tr/J, Tp/Ty = 4/3)으로, 열린 단면은 (순·뒤) 합으로 저항함
- 성패 요인은 (열t³·닫A²)에 따른 단면 형상 선택과 고정단 뒤틀림 구속에 의한 수직응력 검토임
- 실무에서는 비틀림 지배 부재에 닫힌 단면을 쓰고, 하중 편심 제거·횡지지 확보로 비틀림과 횡비틀림좌굴을 함께 제어해야 함
