주제: 최소산소농도(MOC)와 한계산소지수(LOI) — MOC 계산(프로판·메탄올), 한계산소지수(LOI)
주제: 최소산소농도(MOC)와 한계산소지수(LOI) — MOC 계산(프로판·메탄올), 한계산소지수(LOI)
1. 서론
1) 의의
- 4번 주제에서 개략적으로 다룬 최소산소농도(MOC)는 불활성화(퍼징) 설계의 핵심 기준값으로, 물질에 따라 어떻게 계산되는지를 구체적인 물질별 예제로 심화할 필요가 있음
- 한편 한계산소지수(LOI, Limiting Oxygen Index)는 MOC와 마찬가지로 "산소농도"를 다루지만 대상과 목적이 전혀 다른 개념으로, 두 용어가 시험에서 함께 출제되어 혼동하기 쉬운 대표적인 짝임
- 본 주제는 MOC의 물질별 계산 비교와 LOI의 시험방법·판정기준을 각각 정리하고, 두 개념의 공통점과 차이점을 명확히 구분하는 데 중점을 둠
2) 구성
- 2장에서는 MOC 산출식과 프로판·메탄올의 비교계산을 다룸
- 3장에서는 한계산소지수(LOI)의 시험방법·판정기준과 MOC와의 차이점을 다룸
2. MOC의 계산(프로판·메탄올 비교)
1) MOC 산출식의 재확인
- 최소산소농도(MOC)는 가연성 혼합가스가 화염을 전파할 수 있는 최소한의 산소농도이며, 4번 주제에서 다룬 대로 연소하한계(LFL)와 완전연소에 필요한 산소양론계수(z)의 곱으로 근사함
- MOC ≈ LFL × z
- 산소농도를 MOC 미만으로 낮추면 연료 농도와 무관하게 연소가 불가능해지며, 이 원리를 이용해 불활성가스를 주입하는 것이 불활성화(Inerting)임
2) 프로판과 메탄올의 MOC 비교계산

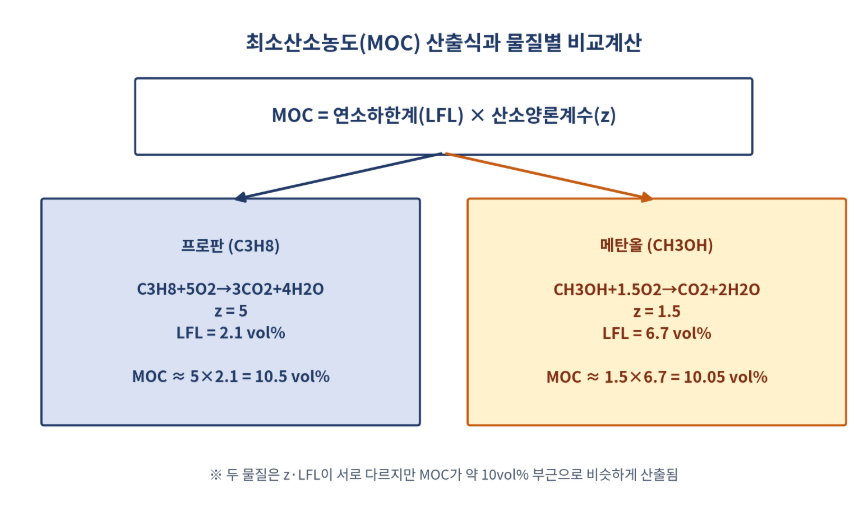

- 프로판(C3H8+5O2→3CO2+4H2O, z=5, LFL=2.1vol%): MOC ≈ 5×2.1 = 10.5 vol%
- 메탄올(CH3OH+1.5O2→CO2+2H2O, z=1.5, LFL≈6.7vol%): MOC ≈ 1.5×6.7 ≈ 10.05 vol%
- 두 물질은 반응식의 산소양론계수(z)와 LFL이 크게 다름에도 MOC는 비슷한 수준(약 10vol%)으로 산출되는데, 이는 산소를 많이 필요로 하는 물질(z가 큼)일수록 LFL이 낮게 나타나는 경향(3번 주제 Burgess-Wheeler 법칙)이 서로 상쇄되기 때문임
- 따라서 불활성화 설계 시 하나의 대푯값(예: 안전측 여유를 둔 산소농도 8~10% 이하)으로 여러 물질에 공통 적용하는 실무 관행의 이론적 근거가 됨
3) MOC 적용상 유의사항
- MOC 산출에 사용하는 LFL 값은 3번 주제의 Zabetakis 온도보정이 필요한 온도조건이라면 보정된 값을 사용해야 함(고온일수록 LFL이 낮아져 MOC도 함께 낮아짐)
- 불활성가스로 N2를 쓰는지 CO2를 쓰는지에 따라서도 실제 MOC 문헌치는 달라지므로, 설계 시에는 계산값과 함께 사용 불활성가스 기준의 실측 MOC 문헌치를 함께 확인함
3. 한계산소지수(LOI)와 MOC의 비교
1) LOI의 정의와 시험방법

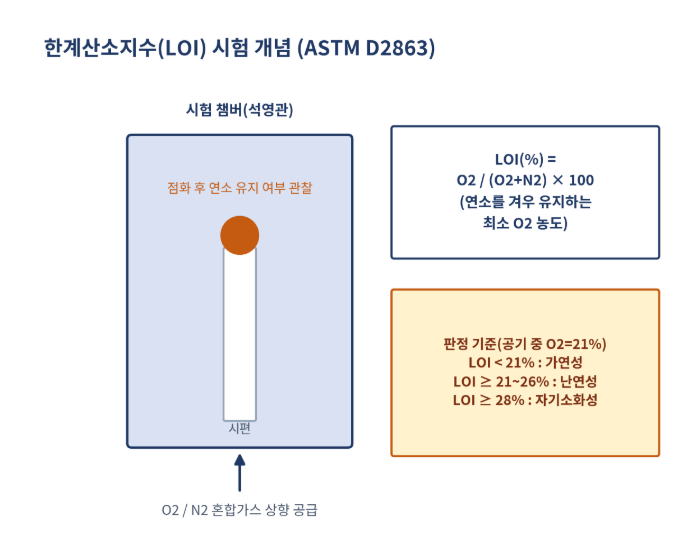

- 한계산소지수(LOI)는 고체 고분자 재료(플라스틱·섬유 등) 시편이 촛불처럼 연소를 겨우 유지할 수 있는 O2/N2 혼합가스 중의 최소 산소농도를 백분율로 나타낸 지수임
- LOI(%) = O2 / (O2+N2) × 100이며, ASTM D2863(국제적으로는 ISO 4589)과 같은 표준시험방법으로 실측함
- 시편 상단에 점화한 뒤 산소농도를 점진적으로 낮춰가며 연소가 유지되는 한계점을 찾는 방식으로 진행함
2) LOI에 따른 재료의 방염성능 판정
- 대기 중 산소농도가 약 21%이므로, LOI가 21%보다 낮은 재료는 일반 공기 중에서도 쉽게 연소가 지속되는 가연성 재료로 분류됨
- LOI가 21%보다 높을수록 공기 중에서 연소가 유지되기 어려워 난연성(자기소화성)이 우수한 재료로 평가하며, 값이 높을수록 방염·난연 등급이 높은 재료로 취급함(구체적 등급 구간의 수치 기준은 시험규격·인증기관별로 차이가 있어 적용 시 해당 규격을 확인함)
3) MOC와 LOI의 차이점
- MOC와 LOI는 두문자로 가불계 / 고방실(MOC=가연성가스·불활성화·계산값, LOI=고체고분자·방염등급·실측값)로 대비하여 암기함

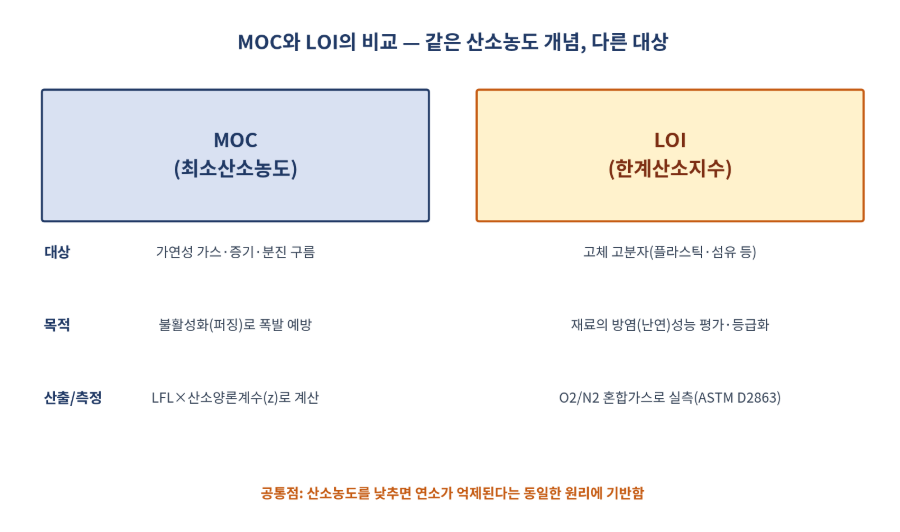

| 구분 | MOC(최소산소농도) | LOI(한계산소지수) |
|---|---|---|
| 대상 | 가연성 가스·증기·분진 구름 | 고체 고분자(플라스틱·섬유 등) |
| 목적 | 불활성화(퍼징)로 폭발 예방 | 재료의 방염(난연)성능 평가·등급화 |
| 산출방법 | LFL×산소양론계수(z)로 계산 | O2/N2 혼합가스로 직접 실측(ASTM D2863) |
| 활용분야 | 저장탱크·배관 등 가스설비 안전설계 | 건축 내장재·전선피복 등 재료 인증 |
4. 결론
- MOC는 MOC≈LFL×z 식으로 물질별 계산이 가능하며, 프로판·메탄올처럼 물성이 달라도 비슷한 수준으로 산출될 수 있음을 확인함
- MOC와 LOI는 둘 다 "산소농도"를 다루지만 가불계 / 고방실로 구분되는 서로 다른 대상·목적의 지표이며, 시험답안에서 혼용하지 않는 것이 핵심 성패 요인임
- 실무적으로는 가스설비는 MOC 기준 불활성화 설계를, 마감재·전선류는 LOI 기준 방염재료 선정을 각각 적용할 것을 권장함
