서브노트 400제 · 6번 · 중요도 ★
주제: 불활성화(Inerting)와 퍼징 — 퍼징 종류·작업순서, 불활성가스 치환(Purging·Inerting)
주제: 불활성화(Inerting)와 퍼징 — 퍼징 종류·작업순서, 불활성가스 치환(Purging·Inerting)
1. 서론
1) 의의
- 5번 주제까지는 산소농도를 최소산소농도(MOC) 이하로 낮추면 연소가 불가능해진다는 이론을 다뤘다면, 본 주제는 그 이론을 실제로 구현하는 불활성화(Inerting)·퍼징(Purging) 작업 방법을 다룸
- 저장탱크·배관·반응기 등을 개방·정비하기 전에는 반드시 내부 가연성가스를 불활성가스로 치환해야 하며, 이때 용기의 크기·형태·확보 가능한 불활성가스량에 따라 적합한 퍼징 방식을 선정하는 것이 실무의 핵심임
- 본 주제는 퍼징의 4가지 종류와 특징, 실제 치환 작업의 절차를 계산이 아닌 절차·개념 중심으로 정리함
2) 구성
- 2장에서는 퍼징(Purging)의 4가지 종류와 특징·선정기준을 다룸
- 3장에서는 불활성가스 치환(퍼징) 작업순서와 실무 적용 시 유의사항을 다룸
2. 퍼징(Purging)의 종류와 특징
1) 퍼징의 목적과 기본 원리
- 퍼징(Purging)은 용기·배관 내부의 가연성(또는 유해)가스를 불활성가스로 치환하여, 후속 작업(정비·화기작업·개방점검 등)이 안전하게 이루어지도록 하는 불활성화(Inerting)의 실행 방법임
- 어떤 방식을 쓰든 최종 목표는 용기 내부 산소농도(또는 가연물 농도)를 안전한 수준까지 낮추는 것이며, 방식의 차이는 용기 규모·형태·보유 불활성가스량·허용 작업시간에 따라 갈림

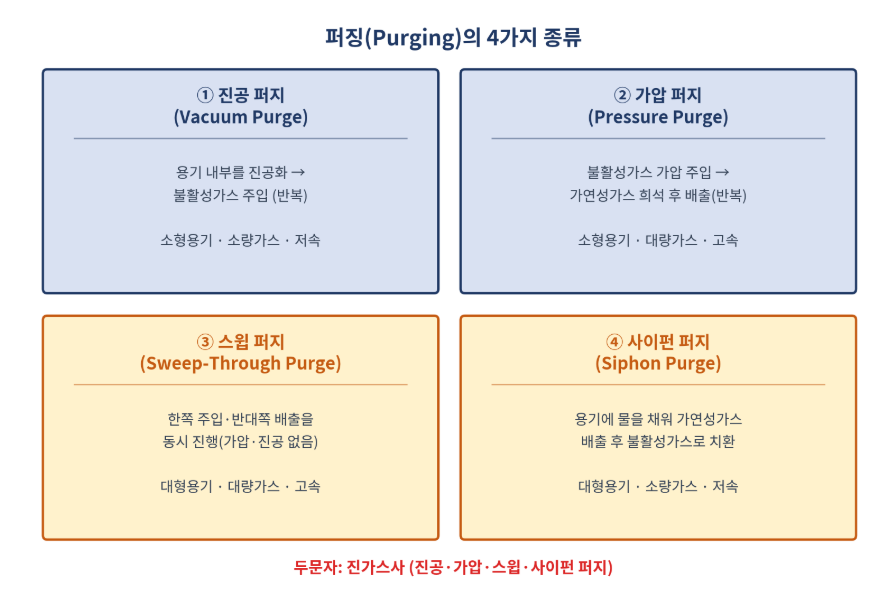

2) 퍼징의 4가지 종류
- 퍼징의 4가지 종류는 두문자로 진가스사(진공퍼지·가압퍼지·스윕퍼지·사이펀퍼지)로 암기함
| 종류 | 방법 | 적용 특성 |
|---|---|---|
| 진공 퍼지 | 용기 내부를 진공화한 후 불활성가스를 주입하는 과정을 반복함 | 소형용기·소량가스 사용, 처리속도는 느림 |
| 가압 퍼지 | 불활성가스를 가압 주입해 가연성가스를 희석한 뒤 배출하는 과정을 반복함 | 소형용기·대량가스 사용, 처리속도는 빠름 |
| 스윕 퍼지 | 가압·진공 없이 한쪽으로 불활성가스를 주입하며 반대쪽으로 가연성가스를 배출함 | 대형용기·대량가스 사용, 처리속도는 빠름 |
| 사이펀 퍼지 | 용기에 물을 채워 가연성가스를 밀어낸 뒤 불활성가스로 치환함 | 대형용기·소량가스 사용, 처리속도는 느림 |
3) 종류별 선정 기준
- 불활성가스 확보량이 충분하지 않고 소형 용기라면 진공 퍼지가, 신속한 처리가 필요하고 대량의 불활성가스를 확보할 수 있다면 가압 퍼지·스윕 퍼지가 유리함
- 내부에 물을 채워도 무방한 대형 저장탱크라면 사이펀 퍼지로 불활성가스 사용량을 절감할 수 있음
3. 불활성가스 치환(퍼징) 작업순서와 실무 적용

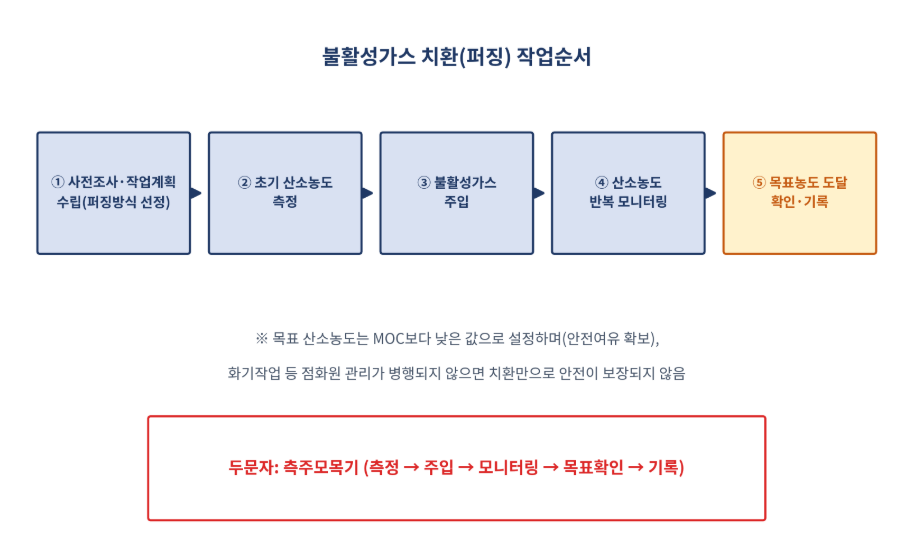

1) 일반적 작업순서
- 불활성가스 치환 작업의 일반적 절차는 두문자로 측주모목기(측정·주입·모니터링·목표확인·기록)로 암기함
- ① 사전조사·작업계획 수립(대상물질·용기 규모에 맞는 퍼징방식 선정) → ② 초기 산소농도(또는 가연물 농도) 측정 → ③ 불활성가스 주입 → ④ 산소농도 반복 모니터링 → ⑤ 목표농도 도달 확인 및 기록

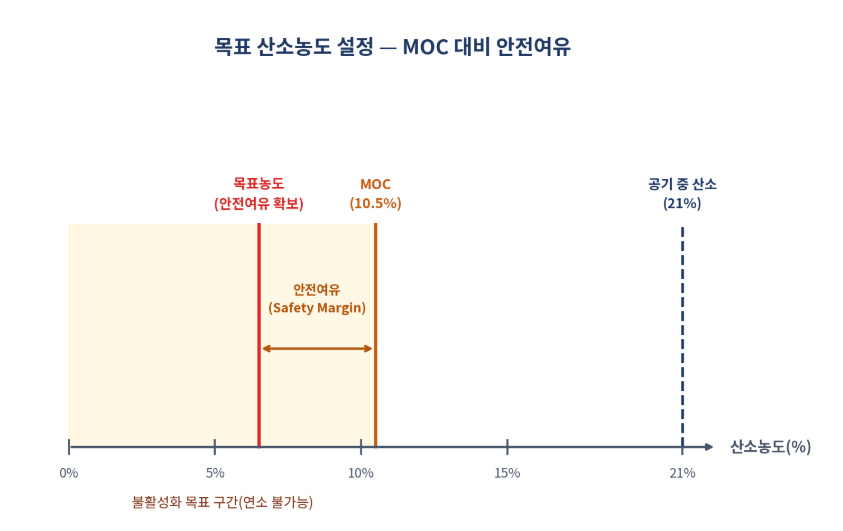

2) 목표 산소농도의 설정
- 치환 작업의 목표 산소농도는 5번 주제에서 다룬 MOC 계산값보다 더 낮은 값으로 설정하여 안전여유(Safety Margin)를 확보함
- 측정기 오차·국소적 농도 불균일 등을 감안해, 계산상의 MOC를 그대로 목표값으로 쓰지 않고 일정 폭의 여유를 두는 것이 실무 관행임
3) 실무 적용 시 유의사항
- 치환이 완료되어 목표 산소농도에 도달했더라도, 산소결핍 상태에서의 밀폐공간 출입 자체가 질식 위험이 되므로 후속 작업자 보호조치(환기·산소농도 재확인·감시인 배치)가 함께 이루어져야 함
- 치환은 점화원 관리(화기작업 통제)와 병행되어야만 안전이 완성되며, 산소농도 관리만으로 폭발위험이 전부 해소되는 것은 아님에 유의함
4. 결론
- 퍼징은 진가스사 4가지 방식 중 용기 규모·불활성가스 확보량·작업시간을 고려해 선정하며, 작업 절차는 측주모목기로 진행함
- 실무 성패는 MOC 대비 안전여유를 둔 목표 산소농도 설정과, 치환 이후에도 점화원 관리·질식 방지 조치를 병행하는 데 달려 있음
- 위험물·가스설비의 정비·개방 작업 전에는 반드시 사전 작업계획서에 퍼징 방식·목표농도·측정방법을 명시할 것을 권장함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. 퍼징 작업순서·목표농도 설정폭은 현장 표준작업절차(SOP) 및 관련 기준에 따라 차이가 있을 수 있으므로 실제 적용 시 해당 규정을 확인할 것.
