서브노트 400제 · 4번 · 중요도 ★★★
주제: 화학양론·이론혼합비·당량비 — 프로판 연소식과 이론혼합비·최소산소농도(MOC), 당량비(Equivalence Ratio), 가연성증기 압력·온도선도
주제: 화학양론·이론혼합비·당량비 — 프로판 연소식과 이론혼합비·최소산소농도(MOC), 당량비(Equivalence Ratio), 가연성증기 압력·온도선도
1. 서론
1) 의의
- 3번 주제에서 다룬 화학양론농도(Cst)·Jones식은 연소하한계(LFL)를 추산하는 데 쓰였다면, 본 주제는 같은 화학양론 개념을 최소산소농도(MOC) 산출과 실제 혼합비가 이론값에서 벗어난 정도(당량비)를 평가하는 데까지 확장함
- 또한 가연성 액체의 인화점·연소범위를 온도 축으로 시각화한 압력(농도)-온도선도는 저장·취급 온도관리 기준을 세우는 실무적 도구로, 계산형 문제뿐 아니라 서술형으로도 자주 출제됨
- 본 주제는 화학양론 계산 → 실제 연소상태 평가(당량비) → 온도관리 설계(압력-온도선도)로 이어지는 흐름을 계산·도식 중심으로 정리함
2) 구성
- 2장에서는 프로판 연소식으로부터 이론혼합비와 최소산소농도(MOC)를 산출하는 절차를 다룸
- 3장에서는 당량비(Equivalence Ratio)의 정의와 값에 따른 연소상태 변화를 다룸
- 4장에서는 가연성증기의 압력(농도)-온도선도와 연소구역·안전여유구역을 다룸

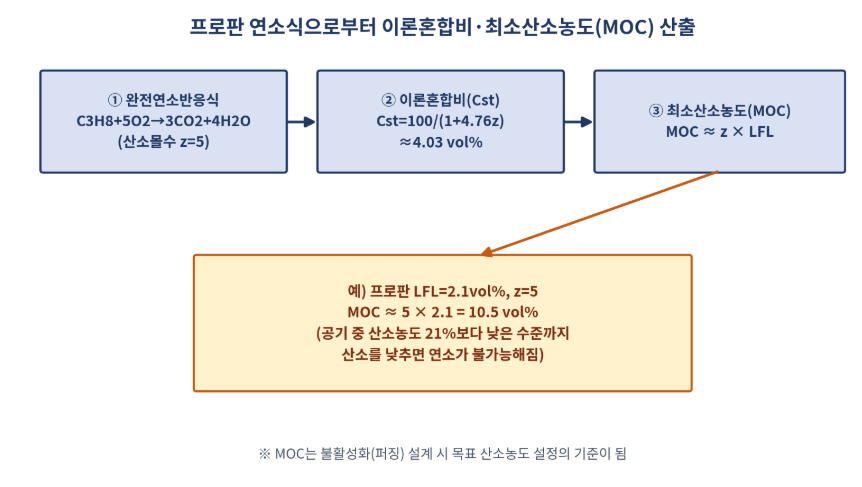

2. 프로판 연소식과 이론혼합비·최소산소농도(MOC)
1) 완전연소반응식과 이론혼합비
- 프로판(C3H8)의 완전연소반응식은 C3H8 + 5O2 → 3CO2 + 4H2O이며, 이때 필요한 산소몰수 z=5임
- 공기 중 산소 비율(21%)을 반영한 이론혼합비(화학양론농도, Cst)는 3번 주제에서 다룬 Cst = 100/(1+4.76z) 식으로 산출하며, 프로판의 경우 Cst ≈ 4.03 vol%임
- 이론혼합비는 연료와 공기가 과부족 없이 정확히 반응하는 조성으로, 이론공기량 산정·화재 시 발열량 추정의 기준값이 됨
2) 최소산소농도(MOC)의 산출
- 최소산소농도(MOC, Minimum Oxygen Concentration)는 가연성가스가 연소하기 위해 반드시 필요한 최소한의 산소농도이며, 이 농도 미만으로 산소를 낮추면 연료 농도와 무관하게 연소 자체가 불가능해짐
- 연소반응에 필요한 산소몰수(z)와 연소하한계(LFL)를 이용해 MOC ≈ z × LFL로 근사 추산함
- 예) 프로판(z=5, LFL=2.1vol%)의 경우 MOC ≈ 5 × 2.1 = 10.5 vol% 수준으로 추산되며, 정확한 설계값은 물질별 실측 MOC 문헌치를 확인해 사용함
- MOC는 저장탱크·배관의 불활성화(퍼징) 설계 시 목표 산소농도(통상 MOC에 안전율을 더한 값)를 정하는 기준이 되며, 2번 주제(연소범위)의 3성분계 폭발범위도에서 다룬 소멸점(첨점) 개념과 직결됨
3. 당량비(Equivalence Ratio)
1) 정의와 공식
- 당량비(φ)는 실제 연료-산소 혼합비를 이론(화학양론) 혼합비로 나눈 무차원수로, 실제 연소상태가 이론적인 완전연소 조건에서 얼마나 벗어나 있는지를 나타내는 지표임
- φ = (연료/산소)실제혼합비 ÷ (연료/산소)이론혼합비

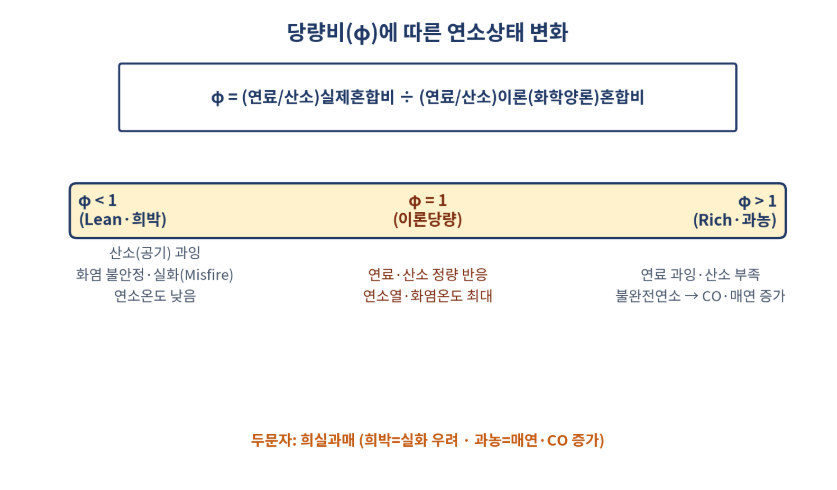

2) 당량비 값에 따른 연소상태
- 당량비에 따른 연소상태 변화는 두문자로 희실과매(희박(φ<1)=실화 우려, 과농(φ>1)=매연·CO 증가)로 암기함
| 구분 | 상태 | 연소 특성 |
|---|---|---|
| φ < 1 | 희박(Lean), 산소 과잉 | 연소온도가 낮고 화염이 불안정하여 실화(꺼짐) 우려가 있음 |
| φ = 1 | 이론당량(화학양론) | 연료와 산소가 과부족 없이 반응하여 연소열·화염온도가 최대가 됨 |
| φ > 1 | 과농(Rich), 연료 과잉 | 산소가 부족해 불완전연소가 진행되며 CO·매연(그을음) 발생이 증가함 |
3) 실무 적용
- 보일러·버너 등 연소기기의 공연비 제어에서 당량비는 연소효율과 배출가스(CO·매연) 관리의 핵심 제어변수로 활용됨
- 화재조사 분야에서는 화재현장의 그을음·불완전연소 흔적으로부터 당시 연소상태가 과농(φ>1) 쪽이었는지를 추정하는 데 당량비 개념이 활용됨
4. 가연성증기의 압력(농도)-온도선도
1) 선도의 구성

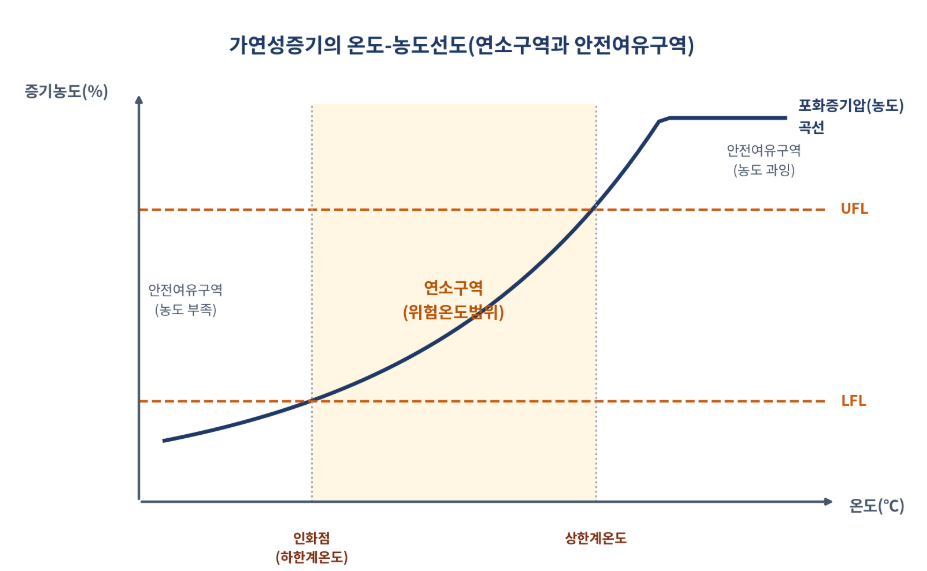

- 가연성 액체 표면에서 발생하는 증기농도는 온도가 높아질수록 포화증기압(농도) 곡선을 따라 증가하며, 이 곡선을 LFL·UFL을 나타내는 수평선과 함께 온도-농도 좌표에 나타낸 것이 가연성증기 압력(농도)-온도선도임
- 포화증기압 곡선이 LFL선과 만나는 온도가 인화점(연소하한계온도)이며, UFL선과 만나는 온도가 연소상한계온도임
2) 연소구역과 안전여유구역
- 인화점(하한계온도)과 상한계온도 사이의 온도범위는 표면 증기농도가 항상 연소범위 안에 들어오는 연소구역(위험온도범위)이며, 점화원만 있으면 언제든 연소·폭발이 가능함
- 인화점보다 낮은 온도는 증기농도가 부족해 연소가 안 되는 안전여유구역이고, 상한계온도보다 높은 온도는 증기농도가 과잉(산소 부족)되어 오히려 연소가 안 되는 안전여유구역임
- 핵심 세 가지를 두문자로 인상연(인화점·상한계온도·연소구역)으로 암기함
3) 실무 시사점
- 가연성 액체의 저장온도를 인화점 이하로 관리하는 것은 표면 증기농도를 연소범위 밖(안전여유구역)에 묶어두는 근본적 예방대책임
- 다만 상한계온도보다 높다고 해서 항상 안전한 것은 아니며, 밀폐공간 환기·누설 등으로 국소적으로 농도가 낮아지는 지점이 생기면 다시 연소구역에 진입할 수 있으므로 온도관리만으로 안전을 단정해서는 안 됨
5. 결론
- 프로판 연소식으로부터 산출한 이론혼합비(Cst)는 MOC(≈z×LFL) 산출로 이어지고, 실제 혼합상태의 이론값 대비 편차는 희실과매(당량비)로 평가함
- 실무 성패는 불활성화 설계 시 목표 산소농도(MOC 기준)와 저장온도를 인화점 이하로 관리하는 것(인상연, 압력-온도선도) 두 가지를 함께 적용하는 데 달려 있음
- 위험성평가·소화설비 설계 시 화학양론 계산값을 실측 물성치와 비교·보정하여 안전율을 반영할 것을 권장함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. MOC·인화점 등 개별 물질의 수치는 문헌상 대표값이며, 실제 설계·평가 시에는 최신 물성자료(MSDS 등)를 확인할 것.
