서브노트 400제 · 3번 · 중요도 ★★★
주제: 연소하한계 온도의존성과 추산식 — Burgess-Wheeler·Zabetakis 온도보정, 가연성기체 연소범위 Jones식, 파라핀계 탄화수소 폭발하한계·연소열
주제: 연소하한계 온도의존성과 추산식 — Burgess-Wheeler·Zabetakis 온도보정, 가연성기체 연소범위 Jones식, 파라핀계 탄화수소 폭발하한계·연소열
1. 서론
1) 의의
- 2번 주제에서 다룬 연소범위(LFL·UFL)는 25℃ 상온·상압 기준의 고정값이 아니라 온도·압력 등 주위 조건에 따라 변화하는 값이며, 실제 플랜트·저장탱크는 상온이 아닌 다양한 온도에서 운전되므로 온도보정은 실무 위험성평가의 필수 절차임
- 또한 모든 가연성가스의 LFL·UFL이 실험적으로 측정되어 있지는 않으므로, 연소반응식만으로 LFL을 추산하는 Jones식과 같은 계산법이 소방기술사 시험에서 반복 출제됨
- 본 주제는 연소하한계가 온도에 따라 어떻게 변화하는지(Burgess-Wheeler·Zabetakis)와 화학양론농도로부터 LFL을 추산하는 방법(Jones식)을 계산 위주로 정리함
2) 구성
- 2장에서는 Burgess-Wheeler 법칙과 Zabetakis 온도보정식을 다룸
- 3장에서는 Jones식에 의한 가연성기체 연소하한계 추산 절차를 다룸
- 4장에서는 파라핀계 탄화수소의 폭발하한계와 연소열의 관계를 비교·정리함
2. Burgess-Wheeler 법칙과 Zabetakis 온도보정식
1) Burgess-Wheeler 법칙의 개념
- Burgess-Wheeler 법칙은 탄화수소계 가연성가스의 연소하한계(LFL)와 연소열(ΔHc)이 서로 반비례 관계에 가깝다는 경험법칙으로, 연소열이 클수록 적은 농도로도 동일한 발열량(점화에 필요한 최소 열량)을 낼 수 있어 LFL이 낮아진다는 것이 핵심 논리임
- 즉 파라핀계 탄화수소처럼 탄소수가 많아 연소열이 큰 물질일수록 LFL은 낮게 나타나는 경향을 설명하는 이론적 근거가 됨(4장에서 실측값으로 재확인함)
- 다만 이 법칙에서 제시하는 비례상수는 문헌마다 표기가 달라 시험답안에서는 정성적 관계(연소열↑ → LFL↓) 중심으로 서술하는 것이 안전함

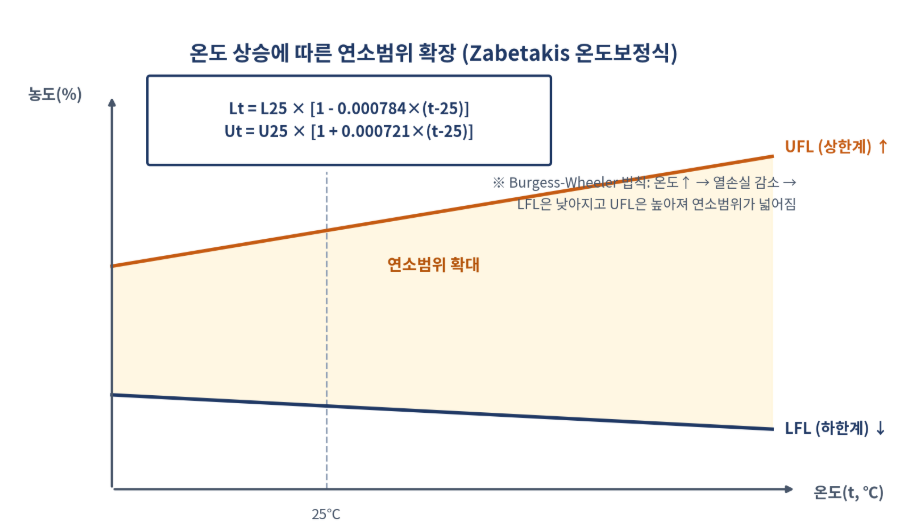

2) Zabetakis 온도보정식
- Zabetakis는 25℃에서 측정된 연소하한계(L25)·연소상한계(U25)를 기준으로, 임의의 온도 t(℃)에서의 값(Lt, Ut)을 다음 식으로 보정함
- Lt = L25 × [1 − 0.000784×(t−25)]
- Ut = U25 × [1 + 0.000721×(t−25)]
- 온도가 상승하면 분자운동이 활발해지고 점화에 필요한 활성화에너지 도달이 쉬워져 하한은 낮아지고 상한은 높아지는 방향으로 변화하며, 그 결과 연소범위 전체가 넓어짐(=위험도 증가)
- 이 변화 방향을 두문자로 온하상넓(온도상승·하한↓·상한↑·범위넓어짐)으로 암기함
3) 계산 예제 및 실무 적용
- 예) 프로판의 25℃ 연소하한계가 2.1vol%일 때, 100℃에서의 연소하한계는 다음과 같이 산출함
- L100 = 2.1 × [1 − 0.000784×(100−25)] = 2.1 × (1 − 0.0588) ≈ 1.98 vol%
- 이처럼 고온에서 운전되는 배관·저장설비는 상온 기준 LFL보다 실제 위험농도가 낮아지므로, 온도보정을 거치지 않은 상온 LFL 값만으로 안전설계를 하면 위험 측을 과소평가할 수 있음이 실무적 시사점임
3. Jones식에 의한 가연성기체 연소하한계 추산
1) 화학양론농도(Cst)의 산출
- 탄화수소 CmHxOy가 공기 중에서 완전연소할 때 필요한 산소몰수를 z라 하면, 화학양론농도(Cst)는 다음과 같이 정의함
- Cst = 100 / (1 + 4.76z) (공기 중 산소 비율을 21%로 볼 때 질소를 포함한 계수 4.76 적용)
- Cst는 가연성가스와 공기가 과부족 없이 완전연소하는 이론적 혼합비이며, 이 값 자체는 가연물 농도로서 항상 연소범위 안에 위치함

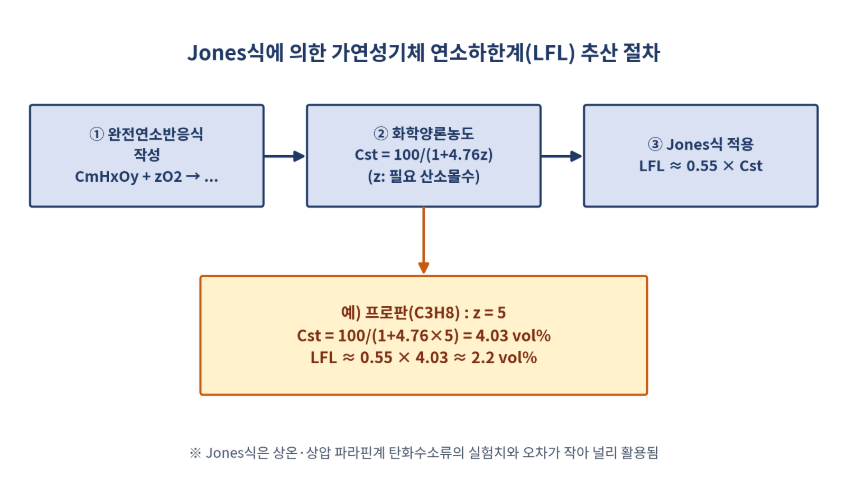

2) Jones식의 적용
- Jones식은 실험적으로 수많은 탄화수소류의 LFL이 화학양론농도의 약 0.55배에 근접한다는 경험적 상관관계를 이용해 LFL을 추산하는 식임
- LFL ≈ 0.55 × Cst
- 적용 절차는 두문자로 반양오(반응식 작성·양론농도 Cst 계산·0.55배 적용)로 암기함
- 상한계(UFL) 추산에도 화학양론농도를 활용한 경험식이 제시되기도 하나, 계수값이 문헌별로 차이가 있어 LFL 추산식(0.55×Cst)만큼 확립된 형태는 아님에 유의함
3) 계산 예제
- 예) 프로판(C3H8)의 완전연소반응식: C3H8 + 5O2 → 3CO2 + 4H2O이므로 z = 5
- Cst = 100 / (1 + 4.76×5) = 100/24.8 ≈ 4.03 vol%
- LFL ≈ 0.55 × 4.03 ≈ 2.2 vol% (실측값 2.1vol%와 근접하여 추산식의 신뢰성이 확인됨)
- 이 방법은 실측 데이터가 없는 신규·혼합 가연성가스의 LFL을 개략적으로 추산할 때 실무적으로 활용됨
4. 파라핀계 탄화수소의 폭발하한계와 연소열의 관계

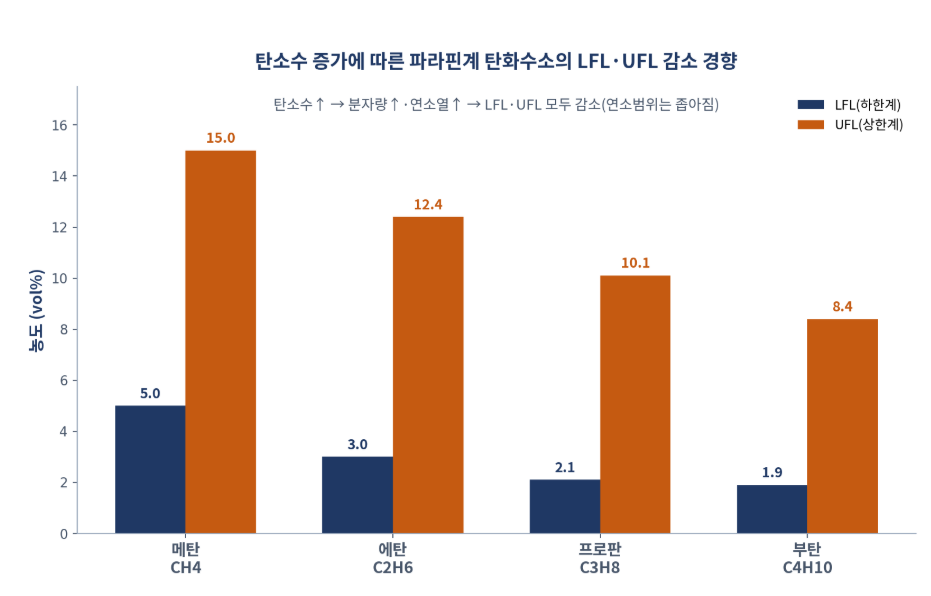

1) 탄소수 증가에 따른 LFL·UFL 변화 경향
- 메탄~부탄과 같은 파라핀계(알칸) 탄화수소는 탄소수가 증가할수록 분자량·연소열이 커지고, 그에 따라 LFL·UFL은 모두 낮아지는 경향을 보임
| 물질 | 분자식 | LFL(vol%) | UFL(vol%) |
|---|---|---|---|
| 메탄 | CH4 | 5.0 | 15.0 |
| 에탄 | C2H6 | 3.0 | 12.4 |
| 프로판 | C3H8 | 2.1 | 10.1 |
| 부탄 | C4H10 | 1.9 | 8.4 |
2) 폭발하한계와 연소열의 상관관계
- 탄소수가 1개 늘어날 때마다 완전연소에 필요한 산소몰수(z)가 커져 화학양론농도(Cst)가 낮아지고, Jones식(LFL≈0.55×Cst)에 따라 LFL도 함께 낮아짐 — 이는 2장의 Burgess-Wheeler 법칙(연소열↑ → LFL↓)과 같은 방향의 결론임
- 즉 Zabetakis 온도보정(온도 변수)·Jones식(조성 변수)·Burgess-Wheeler 법칙(물성 변수)은 서로 다른 변수를 다루지만, 결국 연소범위를 좌우하는 에너지적 요인(열량·활성화에너지)이라는 공통 원리로 연결됨
5. 결론
- 연소하한계는 상온 고정값이 아니라 온하상넓(Zabetakis 온도보정)에 따라 변화하고, 조성만으로도 반양오(Jones식) 절차로 추산 가능함
- 실무 성패는 운전온도 반영 여부(온도보정)와 미측정 물질의 LFL 추산 정확도(Jones식)에 달려 있으며, 두 접근 모두 Burgess-Wheeler의 열량-LFL 반비례 원리로 설명됨
- 위험성평가·소화설비 설계 시에는 문헌상 상온 LFL 값을 그대로 쓰지 말고, 실제 운전온도로 보정한 값을 기준으로 안전율을 적용할 것을 권장함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. Burgess-Wheeler 법칙의 비례상수 및 Jones식의 UFL측 계수는 문헌별로 표기가 달라, 본문에서는 정성적 관계와 확립된 LFL측 계수(0.55×Cst)를 중심으로 서술함.
