서브노트 400제 · 2번 · 중요도 ★★
주제: 연소범위(폭발한계)와 영향요소 — 연소범위 영향요소, 혼합가스 연소하한 계산(르샤틀리에), 3성분계 혼합가스 폭발범위도
주제: 연소범위(폭발한계)와 영향요소 — 연소범위 영향요소, 혼합가스 연소하한 계산(르샤틀리에), 3성분계 혼합가스 폭발범위도
1. 서론
1) 의의
- 연소범위(폭발한계)는 가연성가스나 증기가 공기와 혼합되어 점화원에 의해 연소·폭발할 수 있는 농도 구간을 의미하며, 위험물·가스설비 안전설계 전반의 기초가 되는 개념임
- 단일 물질의 연소범위뿐 아니라 2종 이상이 혼합된 가스의 연소하한계 계산(르샤틀리에 법칙)과, 가연물·공기·불활성가스 3성분이 함께 존재할 때의 폭발범위도 해석은 소방기술사 시험에서 계산형·서술형으로 반복 출제되는 핵심 주제임
- 1번 주제(연소의 4요소)에서 다룬 산소공급원·가연물 개념이 실제 수치로 구체화되는 지점이 연소범위이며, 이후 주제인 최소산소농도(MOC)·불활성화 설계의 이론적 토대가 됨
2) 구성
- 2장에서는 연소범위의 정의와 영향요소를 다룸
- 3장에서는 르샤틀리에 법칙을 이용한 혼합가스 연소하한계 계산 방법과 예제를 다룸
- 4장에서는 가연물·공기·불활성가스 3성분계의 폭발범위도를 해석하고 불활성화(퍼징) 설계에의 활용을 다룸
2. 연소범위의 정의와 영향요소

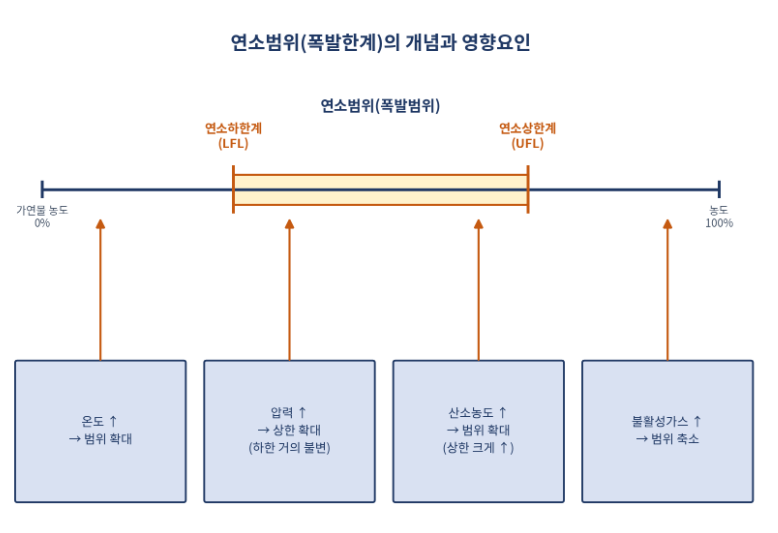

1) 연소범위(폭발범위)의 정의
- 연소범위란 가연성 가스·증기가 공기와 혼합되어 점화원에 의해 연소가 지속될 수 있는 농도(부피%) 구간이며, 하한값을 연소하한계(LFL, Lower Flammable Limit), 상한값을 연소상한계(UFL, Upper Flammable Limit)라 함
- 농도가 LFL보다 낮으면 가연물이 부족하여, UFL보다 높으면 산소가 부족하여 연소가 일어나지 않음
- 연소범위가 넓을수록, 그리고 LFL이 낮을수록 위험성이 크다고 평가함
2) 연소범위에 영향을 미치는 요인
- 연소범위는 온도·압력·산소농도·불활성가스 농도 등 주위 조건에 따라 변화하며, 두문자로 온압산불(온도·압력·산소농도·불활성가스농도)로 암기함
| 요인 | 변화 방향 | 연소범위에 미치는 영향 |
|---|---|---|
| 온도 | 상승 | 분자운동 활발화로 하한은 낮아지고 상한은 높아져 범위가 넓어짐 |
| 압력 | 상승 | 하한은 거의 변화가 없으나 상한이 크게 높아져 범위가 넓어짐(단, 일부 물질은 예외적 거동을 보임) |
| 산소농도 | 상승 | 상한이 크게 높아져 범위가 넓어짐(하한은 변화가 작음) |
| 불활성가스 농도 | 상승 | 산소농도가 낮아지므로 범위가 좁아지고, 일정 농도 이상에서는 연소범위가 소멸함(불활성화) |
3) 연소범위를 이용한 위험도 평가
- 가스의 위험성은 위험도(H)로 정량화하며, 다음 식으로 산출함
- 위험도(H) = (UFL − LFL) / LFL
- 위험도가 클수록 연소범위가 넓고 하한이 낮다는 의미이므로, 상대적으로 위험성이 높은 가스로 평가함(예: 아세틸렌·수소 등은 위험도가 매우 큰 편에 속함)
3. 혼합가스의 연소하한계 계산(르샤틀리에 법칙)
1) 르샤틀리에(Le Chatelier) 법칙의 개념
- 2종 이상의 가연성가스가 혼합된 경우, 혼합가스 전체의 연소하한계(Lmix)는 각 성분의 몰분율과 단독 연소하한계(LFL)로부터 르샤틀리에 법칙을 이용해 구함
- 이 법칙은 각 성분이 서로 화학적으로 반응하지 않고 물리적으로 혼합만 되어 있다는 가정 하에 성립함

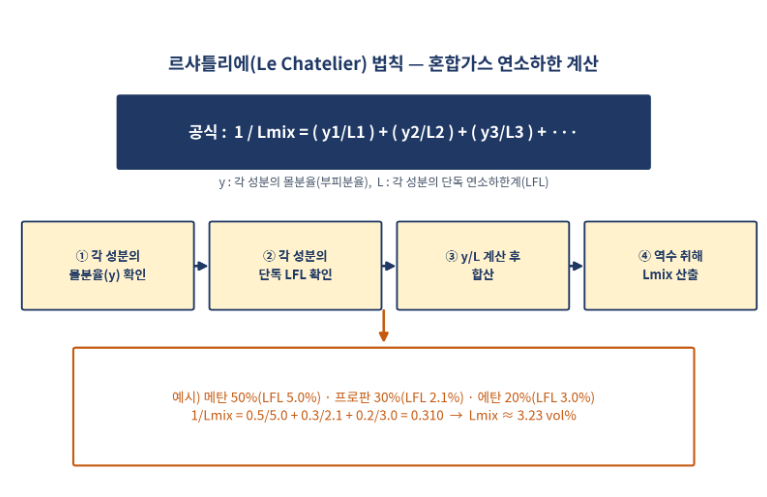

2) 계산식과 적용 절차
- 공식: 1/Lmix = (y₁/L₁) + (y₂/L₂) + (y₃/L₃) + ···
- 여기서 y는 각 성분가스의 몰분율(부피분율), L은 각 성분가스의 단독 연소하한계(LFL)임
- 적용 순서는 두문자로 몰단합역(몰분율 확인·단독LFL 확인·y/L 합산·역수 산출)으로 암기함
3) 계산 예제
- 메탄 50%(LFL 5.0%), 프로판 30%(LFL 2.1%), 에탄 20%(LFL 3.0%)가 혼합된 가스의 연소하한계는 다음과 같이 계산함
- 1/Lmix = 0.5/5.0 + 0.3/2.1 + 0.2/3.0 ≈ 0.310
- Lmix ≈ 1/0.310 ≈ 3.23 vol%
- 혼합가스의 연소하한계는 항상 각 성분 단독 LFL의 가중조화평균 형태로 산출되며, 이는 실제 현장에서 여러 가연성가스가 혼재된 누출·저장 상황의 위험성 평가에 직접 활용됨
4. 3성분계 혼합가스의 폭발범위도

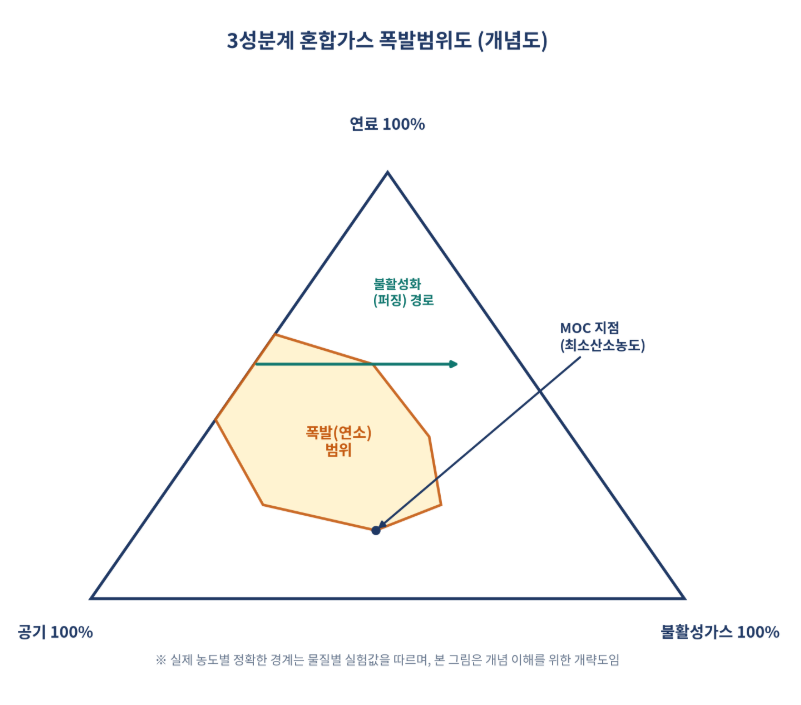

1) 삼각좌표(폭발범위도)의 구성
- 가연물·공기·불활성가스 3성분이 함께 존재하는 계는 정삼각형 좌표(삼각도표)를 이용해 조성을 표시하며, 각 꼭짓점은 해당 성분 100% 지점을 의미함
- 세 꼭짓점을 두문자로 연공불(연료·공기·불활성가스)로 암기함
- 삼각도표 내부에서 실제 실험적으로 폭발(연소)이 일어나는 조성 영역을 표시한 폐곡선이 폭발범위(연소범위) 영역이 됨
2) 폭발범위도의 해석
- 불활성가스 축 쪽으로 이동할수록(산소농도가 낮아질수록) 폭발범위 영역이 점차 좁아지다가 한 점(첨점)에서 소멸함
- 이 소멸점에 대응하는 산소농도가 곧 최소산소농도(MOC)이며, 이는 폭발범위도에서 폭발영역의 첨점(가장 뾰족한 꼭짓점)이 위치한 산소농도로 정의됨
3) 불활성화(퍼징) 설계에의 활용
- 가스저장탱크·배관 등을 정비·개방하기 전 불활성가스로 치환(퍼징)할 때, 조성 변화 경로가 폭발범위 영역을 통과하지 않도록 설계하는 것이 안전상 핵심임
- 폭발범위도는 이러한 치환 경로를 시각적으로 확인하고, 안전한 산소농도 수준(통상 MOC에 일정 안전율을 더한 값)까지 불활성가스를 주입하는 절차를 설계하는 데 활용됨
- 이 개념은 후속 주제인 최소산소농도(MOC)와 한계산소지수(LOI), 불활성화(Inerting)와 퍼징 주제에서 구체적인 기준·절차로 이어짐
5. 결론
- 연소범위는 온압산불 4가지 요인에 따라 변화하며, LFL이 낮고 범위가 넓을수록 위험도(H)가 커짐
- 혼합가스의 안전성 평가 성패는 르샤틀리에 법칙에 의한 정확한 Lmix 산출과, 3성분계 폭발범위도를 통한 불활성화 경로 설계에 달려 있음
- 실무적으로는 가스누설·저장설비의 위험성평가, 불활성화(퍼징) 절차서 작성 시 본 주제의 계산법과 폭발범위도 해석을 함께 적용할 것을 권장함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. 예제 계산에 사용된 개별 물질의 LFL 값은 문헌상 대표값이며, 실제 설계·평가 시에는 최신 물성자료를 확인할 것.
