서브노트 300제 · 13번 · 중요도 ★★
주제: 열전효과 및 에너지하베스팅 — 열전효과(제벡·펠티에·톰슨, 소방 적용) / 압전 에너지하베스팅 / 온도방사·방전개시 이론
1. 서론
1) 의의
- 열전효과는 열과 전기가 서로 변환되는 현상으로, 온도 측정(열전대)·화재감지기·열전냉각·열전발전의 원리가 됨
- 에너지 하베스팅은 진동·압력·열·빛·전자기파처럼 주변에 버려지는 미세 에너지를 전기로 수확하는 기술로, IoT 센서의 자가 전원으로 주목받음
- 온도방사·방전개시 이론은 광원(백열·방전등)과 절연 설계의 기초가 되는 물리 법칙임
2) 구성
- 2장: 열전효과 — 제벡·펠티에·톰슨 효과, 소방전기설비 적용
- 3장: 압전 에너지하베스팅 — 개념·흐름도, 압전효과와 모델링, 압전발전 구성·비교·동향
- 4장: 방전개시이론 — 온도방사 법칙, 파센의 법칙, 페닝 효과
- 5장: 결론
2. 열전효과(제벡효과)
1) 열전효과 3가지 (120회 1교시 9번 유형)
- 열전효과 3종: 제벡 · 펠티에 · 톰슨 (제펠톰)
| 구분 |
현상 |
관계식·특징 |
응용 |
| 제벡 효과 |
서로 다른 두 금속을 접합하고 두 접점에 온도차를 주면 열기전력이 발생 |
V = α·ΔT (α: 제벡계수) |
열전대 온도계, 열전대식 감지기, 열전발전(TEG) |
| 펠티에 효과 |
두 금속 접합부에 전류를 흘리면 한쪽 접점은 흡열, 다른 쪽은 발열 |
전류 방향을 바꾸면 흡·발열이 반대 |
전자냉각(열전냉각기), 소형 냉장고 |
| 톰슨 효과 |
단일 도체에 온도구배가 있을 때 전류를 흘리면 흡열 또는 발열 |
제벡·펠티에 효과와 열역학적으로 연결 |
열전 현상의 이론적 보완 |
- 관계: 제벡은 열 → 전기, 펠티에는 전기 → 열로 서로 역현상이며, 톰슨 효과가 두 효과를 열역학적으로 연결함
2) 소방전기설비 적용사례 (139회 1교시 12번 유형)
| 감지기 |
원리 |
특징 |
| 차동식 분포형 감지기 — 열전대식 |
감지구역 천장에 분포한 열전대가 주위 온도의 급격한 상승을 열기전력으로 변환 → 검출부(미터릴레이)가 동작 |
넓은 공간 감시, 완만한 온도 상승은 냉접점과 함께 올라 오보 억제 |
| 차동식 감지기 — 열반도체식 |
열반도체 소자(비스무트·안티몬·텔루륨계 등)의 열기전력을 이용해 온도 상승률 검출 |
열전대보다 열기전력이 커 감도 확보 용이 |
| 참고 (비교) |
공기관식은 공기 팽창, 정온식은 바이메탈·가용절연물 등 제벡 효과와 다른 원리 |
원리 구분 문제에 대비 |
3. 압전 에너지하베스팅
1) 에너지 하베스팅 개념과 흐름도 (112회·122회 유형)
- 정의: 주변 환경에 버려지는 미세 에너지(μW~mW급)를 수확·변환·저장해 전력으로 쓰는 기술임
- 에너지원 종류: 태양광 · 진동(압전·전자기) · 열(열전) · 전자기파(RF) (태진열전)

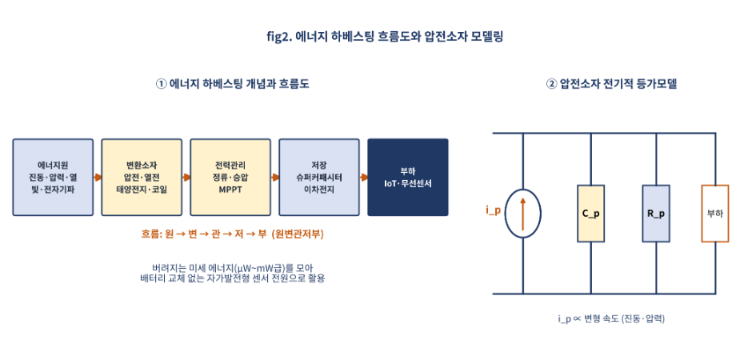

- 흐름도: 에너지원 → 변환소자 → 전력관리(정류·승압·MPPT) → 저장(슈퍼커패시터·이차전지) → 부하(IoT 센서) (원변관저부)
| 에너지원 |
변환 방식 |
적용 예 |
| 진동·압력 |
압전 소자, 전자기 유도 |
보도블록·도로·계단 발전, 설비 진동 센서 |
| 열 |
열전 소자(제벡 효과) |
배관·변압기 폐열, 체온 웨어러블 |
| 빛 |
태양전지(실내 저조도용 포함) |
무선 센서, 전자 가격표 |
| 전자기파·자계 |
RF 정류 안테나, 전류형 코일 |
송전선·케이블 주변 자계 하베스팅, RFID |
- 전력산업 적용: 송·배전선로 감시센서, 변전설비 온도·부분방전 무선센서, 케이블 터널 감시 등 전원 공급이 어려운 원격 센서의 자가 전원으로 활용함
2) 압전효과와 압전소자 모델링 (134회 3교시 4번 유형)
| 구분 |
내용 |
| 정압전효과 |
결정에 기계적 힘(압력·진동)을 가하면 내부 분극으로 전압이 발생 → 발전·센서 |
| 역압전효과 |
전압을 가하면 결정이 기계적으로 변형 → 액추에이터·초음파 소자 |
| 압전 재료 |
PZT(세라믹, 출력 큼), PVDF(고분자, 유연), 수정(안정성) |
| 전기적 모델 |
전류원(i_p) ∥ 내부 정전용량(C_p) ∥ 누설저항(R_p) — i_p는 변형 속도에 비례, 등가적으로 전압원 + 직렬 C로도 표현 |
| 특성 |
출력 전압은 높고 전류는 작음(고임피던스) → 정류·전력관리 회로로 임피던스 정합 필요 |
3) 압전발전시스템 구성과 비교
- 구성요소: 압전 하베스터(압전 소자+기계 구조) → 정류회로 → DC-DC 컨버터(승압·MPPT) → 저장장치 → 부하
| 구분 |
기존 발전 |
압전 발전 |
| 원리 |
전자기 유도(회전기) |
압전효과(결정 변형) |
| 출력 규모 |
kW~GW (대용량) |
μW~mW (미세 전력) |
| 구조 |
회전체·연료 필요 |
가동부 적고 소형·박형 |
| 용도 |
계통 전력 공급 |
무선센서·IoT 자가 전원 |
| 과제 |
— |
낮은 출력·효율, 내구성(피로), 단가 |
- 기술동향: 무연(lead-free) 압전 재료, 유연 PVDF 소자, 다중 에너지원 복합 하베스팅, 초저전력 전력관리 IC 개발이 진행 중임
4. 방전개시이론

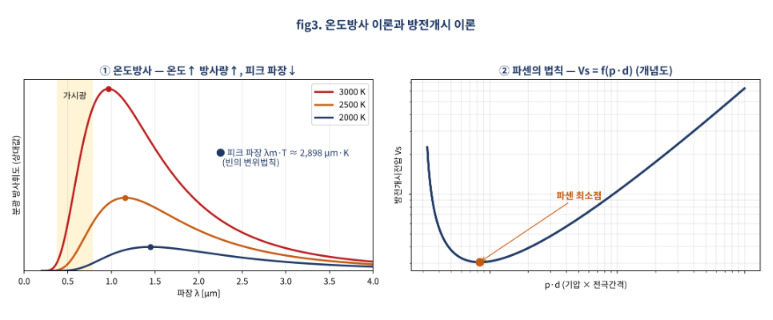

1) 온도방사 법칙 (132회 2교시 6번 유형)
- 온도방사: 물체가 온도에 의해 전자파(빛·열)를 방사하는 현상 → 백열전구·할로겐램프의 발광 원리
- 법칙 암기: 키르히호프 · 스테판-볼츠만 · 빈의 변위 + 플랑크(근본식) (키스빈)
| 법칙 |
내용 |
식 |
| 키르히호프 법칙 |
같은 온도에서 방사율 = 흡수율 → 잘 흡수하는 물체가 잘 방사함 (흑체가 최대) |
ε = α |
| 스테판-볼츠만 법칙 |
흑체의 전 방사 에너지는 절대온도의 4제곱에 비례 |
W = σ·T⁴ |
| 빈의 변위 법칙 |
최대 방사 파장은 절대온도에 반비례 → 온도가 높을수록 단파장(백색)으로 이동 |
λm·T ≈ 2,898 μm·K |
| 플랑크 방사 법칙 |
흑체의 파장별 분광 방사 분포를 나타내는 근본식 (위 법칙들을 모두 포함) |
분광 방사휘도 = f(λ, T) |
- 실무 의미: 백열전구 필라멘트(약 2,000~3,000 K)는 피크가 적외선 영역에 있어 가시광 효율이 낮음 → LED 등 비온도방사 광원으로 전환
2) 파센의 법칙과 페닝 효과
| 구분 |
내용 |
적용 |
| 파센의 법칙 |
평등전계에서 기체의 방전개시전압(Vs)은 기압 p와 전극간격 d의 곱(p·d)의 함수이며, 특정 p·d에서 최솟값이 존재함 |
고진공·고압 가스 모두 절연 성능 우수 → 진공차단기(VCB)·SF₆ 가스절연의 근거 |
| 페닝 효과 |
준안정 상태의 기체 원자(예: 네온)에 전리전압이 더 낮은 기체(예: 아르곤)를 소량 섞으면, 충돌로 전리가 쉬워져 방전개시전압이 낮아짐 |
형광등·네온관의 혼합가스 봉입 → 시동 전압 저감 |
- 방전 이론 암기: 파센은 p·d 곡선(최소점), 페닝은 혼합가스로 전압 저감 (파곡페저)
5. 결론
- 열전효과는 제벡(열→전기)·펠티에(전기→열)·톰슨으로 정리되며, 제벡 효과는 열전대식·열반도체식 화재감지기에 직접 쓰임
- 에너지 하베스팅은 원변관저부 흐름의 효율, 특히 압전 소자의 낮은 출력을 전력관리 회로로 얼마나 끌어올리느냐가 성패를 좌우함
- 실무에서는 원격 센서의 자가 전원, 광원 선정(온도방사 한계), 가스·진공 절연 설계(파센 법칙)에 이론을 적용해야 함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
