서브노트 300제 · 8번 · 중요도 ★★
주제: 전력전자 소자(IGBT·다이오드) 및 보상기기 — IGBT·IGCT 소자 특성·구동회로·데드타임 / 환류 다이오드 / 동기조상기·STATCOM 비교
1. 서론
1) 의의
- 전력전자 소자는 반도체 스위칭으로 전력의 형태(AC↔DC, 전압·주파수)를 변환·제어하는 핵심 부품으로, 인버터·UPS·ESS·태양광 PCS·엘리베이터 구동 등 건축전기설비 전반에 쓰임
- 현재 저압~중압 인버터의 주력 소자는 IGBT이며, 유도성 부하 스위칭에는 환류 다이오드가 반드시 함께 쓰임
- 같은 전력전자 기술로 무효전력을 빠르게 제어하는 STATCOM이 회전형 동기조상기를 대체하는 추세임
2) 구성
- 2장: IGBT 소자 특성 — 구조·특징, 전력용 반도체 비교(IGCT 포함), 게이트 구동회로와 데드타임
- 3장: 환류 다이오드 — 정의·목적·적용방법·효과
- 4장: 보상기기 — 동기조상기와 정지형 동기조상기(STATCOM) 비교
- 5장: 결론 — 소자 선정과 실무 대응 정리
2. IGBT 소자 특성

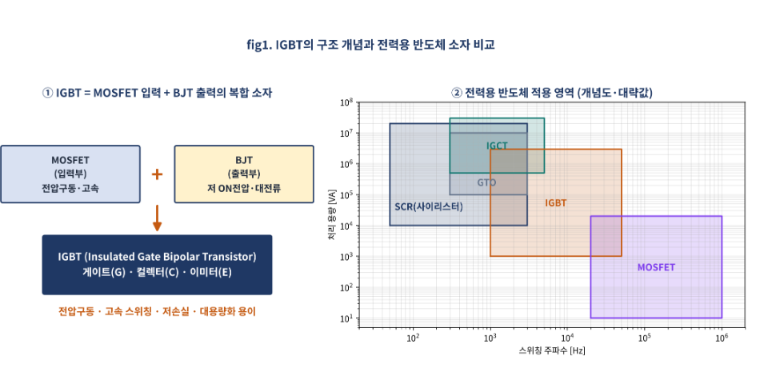

1) IGBT의 구조와 특징 (89회 1교시 11번 유형)
- 구조: 입력부는 MOSFET(절연 게이트), 출력부는 BJT(바이폴라)로 구성된 복합 소자 → 단자는 게이트(G)·컬렉터(C)·이미터(E)
- 동작: 게이트-이미터 간 전압(V_GE)으로 ON/OFF를 제어하는 전압구동형 소자임
- 특징: 전압구동(구동전력 작음) · 고속 스위칭 · 저손실(낮은 ON전압) · 대용량화 용이 (전고저대)
| 구분 |
장점 |
단점 |
| IGBT |
전압구동으로 구동회로 간단, 수 kHz~수십 kHz 스위칭, 대전류 처리 |
MOSFET보다 스위칭 속도 느림, 턴오프 시 테일 전류로 손실 발생, 래치업 주의 |
| 적용 |
범용 인버터, UPS, ESS·태양광 PCS, 전기차, 엘리베이터 구동, STATCOM |
— |
2) 전력용 반도체 소자 비교 (122회 1교시 1번 IGCT 포함)
| 소자 |
구동 방식 |
턴오프 제어 |
특징·용도 |
| SCR (사이리스터) |
전류(게이트 펄스) |
불가 (전류 0에서 소호) |
대용량·저주파, 정류기·SVC |
| GTO |
전류 |
가능 (큰 역게이트 전류 필요) |
대용량, 스너버 필요 → 현재 IGCT로 대체 |
| IGCT |
전류 (게이트 드라이버 일체형) |
가능 (고속 하드 턴오프) |
GTO 개량형, ON전압 낮고 스너버 불필요, 중압 대용량 드라이브 |
| IGBT |
전압 |
가능 |
중·대용량, 중간 주파수, 인버터 주력 |
| MOSFET |
전압 |
가능 |
소용량·고주파, SMPS |
- IGCT(Integrated Gate Commutated Thyristor): GTO에 저인덕턴스 게이트 회로를 일체화해 턴오프 시 주전류를 게이트로 순간 전환(전류) → 대용량·저손실을 동시에 확보함
- 최근 동향: SiC·GaN 등 와이드 밴드갭(WBG) 소자가 고온·고주파·저손실 특성으로 IGBT 영역을 일부 대체 중임
3) 게이트 구동회로와 데드타임 (136회 2교시 5번 유형)
- 게이트 구동회로(Gate Driver)의 기능: 절연(포토커플러·펄스변압기로 제어부와 주회로 분리) · 증폭(게이트 충·방전 전류 공급) · 보호(과전류·단락·저전압 검출 및 차단) (절증보)
- 구동 전압: ON 시 양(+) 전압, OFF 시 음(−) 전압을 인가해 노이즈에 의한 오점호를 방지함 (구체적 전압은 제조사 데이터시트 기준)
- 게이트 저항(Rg): 작으면 스위칭이 빨라 손실은 줄지만 dv/dt·서지·EMI가 커지고, 크면 그 반대 → 절충해 선정함
| 구분 |
내용 |
| 데드타임 정의 |
인버터 같은 레그의 상·하암 IGBT가 동시에 OFF되도록 두는 짧은 지연 시간 |
| 인가 이유 |
IGBT 턴오프에는 지연·테일 전류가 있어, 한쪽이 완전히 꺼지기 전에 다른 쪽이 켜지면 상·하암 단락(Shoot-through)으로 소자가 파손됨 |
| 부작용 |
출력전압 오차·파형 왜곡(저속 영역 토크 맥동, 고조파 증가) |
| 대책 |
필요 최소 데드타임 설정, 데드타임 보상 제어(전류 방향에 따라 전압 보정) |
3. 환류 다이오드

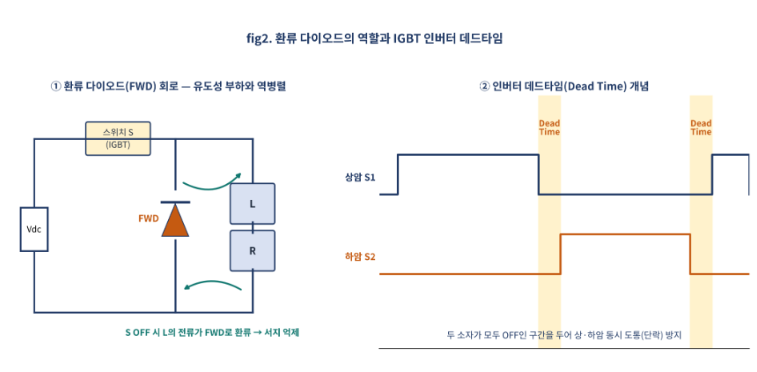

1) 정의와 목적 (128회 1교시 2번 유형)
| 항목 |
내용 |
| 정의 |
유도성 부하(또는 스위칭 소자)에 역병렬로 연결해, 스위치 OFF 시 인덕터 전류가 순환(환류)할 경로를 제공하는 다이오드 (Free Wheeling Diode, FWD) |
| 목적 |
스위치 OFF 순간 L·di/dt에 의한 역기전력(서지전압)을 억제해 스위칭 소자·접점을 보호하고, 부하 전류를 연속시킴 |
| 적용방법 |
① 직류 릴레이·전자접촉기 코일에 병렬 ② DC 초퍼·모터 구동회로의 부하 측 ③ 인버터 IGBT마다 역병렬 내장 ④ 유도성 부하 정류회로 |
| 효과 |
서지전압 억제, 소자·접점 수명 연장, 전류 리플 감소, 인버터에서 무효전력의 환류 경로 확보 |
- 항목 암기: 정의 · 목적 · 적용 · 효과 → 서지는 억제, 전류는 연속 (정목적효·억연)
2) 선정 시 고려사항
- 고속 스위칭 회로에는 역회복시간(trr)이 짧은 고속 회복 다이오드(FRD)를 사용함 → 역회복 손실·서지·노이즈 저감
- 정격: 부하 전류 이상의 순방향 전류, 전원전압 이상의 역내압을 확보함
- 릴레이 코일에 단순 다이오드를 달면 전류 소멸이 늦어져 개방 지연이 생김 → 고속 개방이 필요하면 다이오드+제너(또는 저항)를 직렬로 구성함
4. 보상기기(동기조상기·STATCOM)

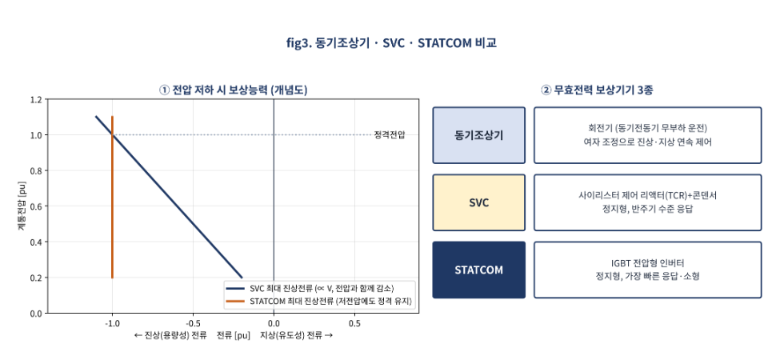

1) 동기조상기와 정지형 동기조상기 비교 (134회 3교시 5번 유형)
- 동기조상기: 무부하 동기전동기의 계자 여자를 조정해 과여자 시 진상(콘덴서처럼), 부족여자 시 지상(리액터처럼)으로 무효전력을 연속 공급하는 회전기
- STATCOM(Static Synchronous Compensator): IGBT 전압형 인버터의 출력전압 크기를 계통전압보다 크게/작게 제어해 진상·지상 무효전력을 공급하는 정지형 장치
| 구분 |
동기조상기 |
SVC |
STATCOM |
| 원리 |
회전기 계자 여자 제어 |
사이리스터로 리액터·콘덴서 제어(가변 임피던스) |
IGBT 인버터(전압원) |
| 응답속도 |
느림 (수백 ms~초) |
빠름 (반주기~수 주기) |
가장 빠름 |
| 저전압 시 보상 |
관성·여자 유지로 비교적 양호 |
전압에 비례해 감소 (Q ∝ V²) |
정격 전류 유지 (Q ∝ V) |
| 관성·단락용량 |
회전 관성·단락용량 제공 |
없음 |
없음 (계통형성형 제어 시 일부 모의) |
| 설치·유지보수 |
대형, 소음·진동, 베어링 등 기계 보수 |
중형, 고조파 필터 필요 |
소형, 고조파 적음, 보수 용이 |
| 손실 |
기계손·철손 큼 |
중간 |
스위칭 손실 |
- STATCOM 장점: 빠른 응답 · 소형 · 저전압 보상 유지 · 고조파 적음 (빠소저고)
- 최근 신재생 비중이 커져 계통 관성이 줄면서, 관성을 제공하는 동기조상기가 재조명되고 STATCOM과 병행 적용하는 사례도 있음
2) 건축전기설비 적용 포인트
| 적용 대상 |
문제점 |
대책 |
| 용접기·엘리베이터·대형 전동기 기동 |
전압 변동·플리커 |
고속 무효전력 보상(STATCOM·SVC), 순시 역률 제어 |
| 인버터·UPS 부하 증가 |
고조파·역률 변동 |
STATCOM 겸용 능동필터(APF) 적용 |
| 신재생·ESS 연계 |
계통 전압 변동, 무효전력 요구 |
PCS의 무효전력 제어 기능 활용 |
| 일반 역률 개선 |
콘덴서 과보상·고조파 공진 |
자동역률조정, 직렬리액터, 필요 시 정지형 보상기로 대체 |
5. 결론
- 전력전자 소자는 IGBT(전압구동·고속·저손실) + FWD(환류)를 기본 구성으로 하고, 이를 응용한 STATCOM이 무효전력 보상의 주류가 됨
- 성패는 게이트 구동·데드타임·고속 다이오드 선정으로 소자를 안전하게 운전하고, 부하 특성에 맞는 보상기기를 고르는 데 달려 있음
- 실무에서는 플리커·고조파·전압변동 부하에 STATCOM·APF를, 계통 관성이 필요하면 동기조상기를 검토해야 함
