서브노트 300제 · 12번 · 중요도 ★
주제: 초전도현상 및 응용 — 초전도 현상 개념(완전도전성·마이스너 효과·임계조건) / 제1종·제2종 초전도체 / 초전도기술 개발동향
1. 서론
1) 의의
- 초전도(Superconductivity)는 특정 물질을 임계온도 이하로 냉각하면 전기저항이 0이 되고 내부 자속을 밀어내는 현상으로, 1911년 오네스(Onnes)가 수은에서 처음 발견함
- 저항 손실 없이 대전류를 흘릴 수 있어 초전도 케이블·한류기·변압기·SMES 등 차세대 전력기기의 핵심 기술임
- 국내에서는 2019년 한전이 23 kV 초전도 케이블을 세계 최초로 상용 송전에 적용하는 등 실용화가 진행 중임
2) 구성
- 2장: 초전도 현상 개념 — 완전도전성, 마이스너 효과, 임계조건, 발생 원리
- 3장: 초전도체 종류 — 제1종·제2종 비교, 저온·고온 초전도체
- 4장: 초전도기술 개발동향 — 전력기기 응용, 국내외 동향, 과제
- 5장: 결론
2. 초전도 현상 개념
1) 초전도의 두 가지 특징 (131회 1교시 10번 유형)
| 특징 |
내용 |
의미 |
| 완전도전성 |
임계온도(Tc) 이하에서 직류 전기저항이 0이 됨 |
줄열 손실 없이 대전류 통전, 초전도 코일의 영구전류 |
| 마이스너 효과 |
초전도 상태에서 내부 자속을 밀어내 B = 0이 되는 완전반자성 |
자기부상, 단순한 "완전도체"와 초전도체를 구분하는 기준 |
2) 3대 임계조건
- 초전도 상태는 아래 세 조건을 모두 만족해야 유지되며, 하나라도 넘으면 상전도로 전이(퀜치, Quench)함
- 임계조건: 임계온도(Tc) · 임계자계(Hc) · 임계전류밀도(Jc) (온자류)
| 임계조건 |
정의 |
설계 시 고려 |
| 임계온도 Tc |
초전도 상태가 유지되는 최고 온도 |
냉각 방식(액체헬륨·액체질소) 결정 |
| 임계자계 Hc |
초전도 상태가 깨지는 외부 자계 세기 |
코일 자계 설계, 제2종 초전도체 선정 |
| 임계전류밀도 Jc |
초전도 상태가 깨지는 전류밀도 |
선재 단면·통전 용량, 고장전류 시 퀜치 보호 |
3) 발생 원리
- BCS 이론: 저온에서 전자 두 개가 격자 진동(포논)을 매개로 결합한 쿠퍼쌍을 이루고, 쿠퍼쌍이 산란 없이 함께 움직여 저항이 0이 됨 (저온 초전도체 설명)
- 조셉슨 효과: 얇은 절연층을 사이에 둔 두 초전도체 사이로 쿠퍼쌍이 터널링해 전압 없이 전류가 흐르는 현상 → SQUID(초정밀 자기센서)에 응용
- 고온 초전도체의 메커니즘은 아직 완전히 규명되지 않음
3. 초전도체 종류(1종·2종)

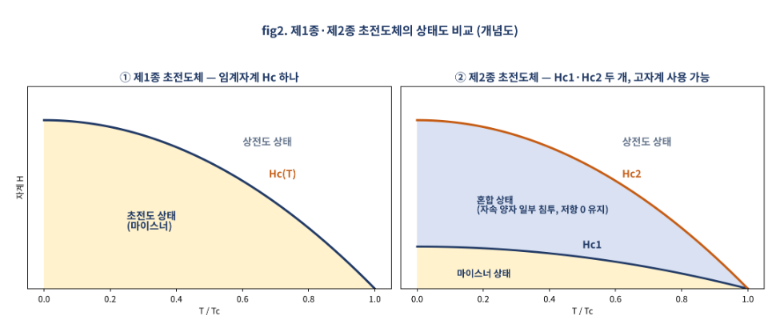

1) 제1종·제2종 초전도체 비교 (115회 1교시 8번 유형)
| 구분 |
제1종 초전도체 |
제2종 초전도체 |
| 임계자계 |
Hc 하나 — 넘으면 즉시 상전도 |
Hc1·Hc2 두 개 — 사이 구간은 혼합 상태 |
| 자속 거동 |
완전 배제(마이스너 상태)만 존재 |
Hc1 이상에서 자속 양자(와류)가 일부 침투해도 저항 0 유지 |
| 임계자계 크기 |
낮음 |
Hc2가 매우 높음 → 강자계 사용 가능 |
| 주요 재료 |
순수 금속 (납·수은·알루미늄 등) |
합금·화합물 (NbTi·Nb₃Sn), 산화물 고온 초전도체 (YBCO·BSCCO) |
| 실용성 |
낮음 (전력기기 적용 곤란) |
높음 — 초전도 선재·자석·전력기기에 사용 |
- 구분 암기: 1종은 하나의 임계자계, 2종은 혼합상태로 고자계 (1하 2혼고)
2) 저온·고온 초전도체
| 구분 |
저온 초전도체 (LTS) |
고온 초전도체 (HTS) |
| 대표 재료 |
NbTi, Nb₃Sn |
YBCO(2세대 선재), BSCCO(1세대 선재) |
| 냉매 |
액체헬륨 (약 4.2 K) |
액체질소 (약 77 K) |
| 장점 |
선재 기술 성숙, 가공성 양호 |
냉각 비용 저렴·냉각 설비 단순 |
| 단점 |
냉각 비용 큼, 헬륨 수급 |
세라믹 계열로 취성, 선재 단가 높음 |
| 용도 |
MRI, 가속기·핵융합 자석 |
초전도 케이블·한류기 등 전력기기 |
4. 초전도기술 개발동향

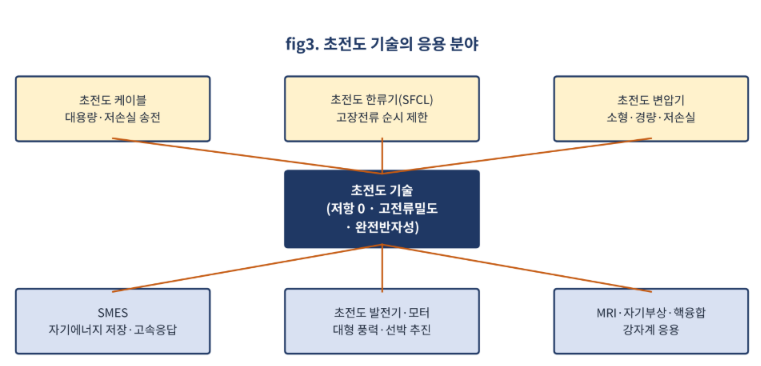

1) 전력분야 응용 (94회 2교시 4번 유형)
| 응용 기기 |
원리·특징 |
기대 효과 |
| 초전도 케이블 |
HTS 선재 + 액체질소 냉각, 저전압으로 대용량 송전 |
송전손실 저감, 도심 지중 송전 용량 확대 |
| 초전도 한류기(SFCL) |
고장전류가 Jc를 넘으면 퀜치로 저항이 순간 발생해 전류 제한 |
차단기 교체 없이 단락용량 증대 문제 해소 |
| 초전도 변압기 |
권선을 초전도 선재로 구성 |
소형·경량, 저손실, 불연(절연유 불필요) |
| SMES |
초전도 코일에 직류 전류로 자기에너지 저장 |
고속 충·방전, 순시전압강하·계통 안정화 |
| 초전도 발전기·모터 |
계자 권선을 초전도화 |
대형 풍력·선박 추진용 고출력·경량화 |
- 전력기기 응용 암기: 케이블 · 한류기 · 변압기 · SMES · 발전기 (케한변S발)
2) 국내외 동향
- 국내: 한전·LS전선이 신갈~흥덕 변전소 간 약 1 km 구간에 23 kV·50 MVA 초전도 케이블을 2019년 세계 최초로 상용 운전함 (기존 대비 송전손실 약 1/10, 송전용량 5배 이상으로 보도됨)
- 해외: 도심 지중 초전도 케이블 실증, 초전도 한류기의 배전계통 적용, 대형 풍력용 초전도 발전기 연구가 진행 중임
- 연구 분야: 핵융합 장치(KSTAR 등)의 초전도 자석, 의료용 MRI는 이미 상용화된 대표 응용임
3) 문제점과 개선방안
| 문제점 |
개선방안 |
| 냉각 설비 비용·유지보수 부담 |
고온 초전도체 확대, 고효율 냉동기·냉각 시스템 개발 |
| HTS 선재 단가가 높음 |
선재 양산 기술·수율 향상으로 단가 인하 |
| 퀜치 시 열폭주·손상 위험 |
퀜치 검출·보호 회로, 안정화층(구리) 설계 |
| 운전 실적·표준 부족 |
실증 확대, 설계·시험 기준 정비 |
5. 결론
- 초전도는 저항 0(완전도전성) + 자속 배제(마이스너)를 본질로 하며, 온도·자계·전류밀도(온자류) 임계조건 안에서만 유지됨
- 실용화의 성패는 고자계에 견디는 제2종·고온 초전도 선재의 가격과 냉각 신뢰성 확보에 달려 있음
- 실무에서는 도심 대용량 지중 송전, 단락용량 증대 대책(한류기), 계통 안정화(SMES)에 초전도 기술 적용을 검토할 수 있음
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
