[토목시공기술사 서브노트 16] 연직배수공법(PBD) 통수능력·교란(Smear) 영향요인과 시공 시 유의사항

올어바웃 기술사 · 토목시공기술사 서브노트 No.16

연직배수공법(PBD) 통수능력·교란(Smear) 영향요인과 시공 시 유의사항

■ 출제이력 (토목시공기술사)
· 89회 2교시 / 123회 4교시 : PBD 공법의 시공 시 유의사항
· 94회 2교시 : 연직배수재(PBD)의 통수능력과 영향요인
· 106회 : 연직배수재에 요구되는 특성과 통수능력 영향요인
· 109회 4교시 : PBD의 통수능력과 교란에 영향을 주는 요인
· 126회 3교시 : 점성토지반 연직배수공법의 종류·특징·유의사항
· 104회 1교시 : 스미어존(Smear Zone) / 128회 1교시 : Smear Effect의 문제점 및 대책
· 112회 4교시 : 투수성 불량 Sand Mat 사용 시 문제점 및 대책
→ 서브노트 15번(연약지반 개량공법)과 세트. 25점형·10점형 모두 단골

문제

연약점성토 개량공법 중 플라스틱보드드레인(PBD)공법의 통수능력과 교란에 영향을 주는 요인 및 시공 시 유의사항에 대하여 설명하시오. (25점)

답

Ⅰ. 개요

1) 연직배수공법은 연약 점성토층에 연직 배수재를 일정 간격으로 타설하여 배수거리를 단축시킴으로써 압밀을 촉진하는 공법으로, 선행재하(Preloading)와 병용한다.
2) 압밀시간은 배수거리의 제곱에 비례(t = H²·Tv/Cv)하므로 배수거리 단축 효과가 매우 크며, 국내에서는 시공속도·경제성이 우수한 PBD(Plastic Board Drain)가 가장 많이 사용된다.
3) PBD의 성능은 통수능력(qw)과 타설 시 발생하는 교란(Smear)에 의해 좌우되므로, 영향요인을 관리하는 것이 품질의 핵심이다.

Ⅱ. 연직배수공법의 종류 및 특징

구분	Sand Drain	Pack Drain	PBD
배수재	모래 기둥 (φ30~50cm)	망(Pack)에 모래 충전 (φ12cm, 4본 동시)	플라스틱 코어 + 부직포 필터 (100×4mm)
장점	통수능력 큼, 장기 신뢰성	모래 절단 방지, 연속성 확보	시공속도 빠름, 경제적, 품질 균일
단점	모래 수급난, 절단·잘록 발생	장비 대형, 공사비 증가	대변형 시 꺾임, 장기 통수능력 저하

Ⅲ. 교란(Smear)과 배치형식

1) Smear Zone : 맨드렐 관입 시 주변 흙이 교란되어 수평 투수계수가 저하(kh → ks)되는 영역, 범위 ds ≈ (2~3)·dm
2) Well Resistance(배수저항) : 배수재 자체의 통수능력 부족으로 배수가 지연되는 현상
3) 유효 배수원 직경 : 정삼각형 de = 1.05·S, 정사각형 de = 1.13·S
4) Barron 이론의 F값에 교란(Fs)·배수저항(Fr)이 더해져 압밀 지연 발생 → 설계 시 반드시 반영

Ⅳ. 교란(Smear)에 영향을 주는 요인

① 맨드렐 크기·형상 : 단면적이 클수록 교란 범위 증가 (배수재 단면 대비 최소화)
② 앵커(선단슈) 형상 : 앵커가 크면 관입 시 주변 흙 교란 증가
③ 관입속도·방법 : 진동·급속 관입 시 교란 증가, 정적 압입이 유리
④ 지반 예민비 : 예민비 큰 점토일수록 강도·투수성 저하 심함
⑤ 관입 간격 : 간격이 좁으면 교란 영역이 중첩되어 개량효과 저하
(맨앵속예간) → "맨 앵속(앵두 속)은 예간(예감)이 좋다"

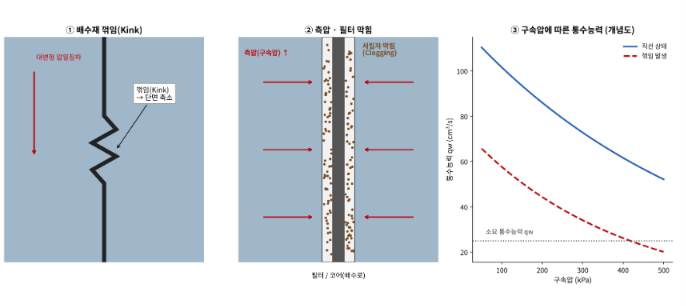

Ⅴ. 통수능력에 영향을 주는 요인

요인	영향 내용
측압(구속압)	심도가 깊어 구속압 증가 시 필터가 코어 홈으로 밀려들어 단면 감소
막힘(Clogging)	세립자가 필터 공극을 막아 투수성 저하, 필터 유효구멍크기(O95) 관리
꺾임(Kink·절곡)	대변형 압밀침하로 배수재가 접히거나 꺾여 배수로 축소·차단
재질·형상	코어 형상(돌기형·홈형), 필터 강성·두께에 따라 통수단면 차이
시간경과	필터 크리프·생물학적 막힘·화학적 열화로 장기 통수능력 감소

(측막꺾재시) → "측막(옆 막)을 꺾재시(꺾으면 재시공)"
※ 소요 통수능력 : 일반적으로 구속압 350kPa 조건에서 qw ≥ 25~30 cm³/s 이상 확보 (설계기준 및 시방서 확인)

Ⅵ. 시공 시 유의사항

① 수직도 : 타입기 리더 연직도 관리, 경사 시 배수거리 불균일
② 타입심도 : 설계심도 확보, 하부 지지층 확인(전류계·심도계 자동기록)
③ 타입간격 : 설계 간격·배치 준수, 측량 후 위치 표시
④ 이음·공상(共上) : 이음부 겹침 30cm 이상 / 맨드렐 인발 시 배수재 따라올라옴 방지
⑤ Sand 매트 : 투수계수 1×10⁻³ cm/s 이상 양질 모래, 두께 확보, 배수재 상단 30~50cm 이상 매트 내 매입
(수심간이매) → "수심 간이매트 – 물 깊이 재는 간이 매트"
⑥ 장비 주행성 확보 : 표층 지지력 부족 시 토목섬유·표층처리 선시공
⑦ 재료 보관 : 자외선·우수 노출 방지, 반입 시 통수능력·인장강도 시험 성적 확인
⑧ 계측관리 : 침하판·층별침하계·간극수압계로 압밀도 확인, 설계 대비 지연 시 역해석

Ⅶ. 통수능력 저하·교란 대책

1) 소형 맨드렐·소형 앵커 사용, 정적 압입으로 Smear 최소화
2) 대변형 예상 구간 : 꺾임 저항성 큰 배수재 또는 Pack Drain·Sand Drain 병행 검토
3) 심도 30m 이상 대심도 : 고강성 코어·고통수능력 제품 적용
4) 필터는 대상 점토 입도에 맞는 O95 기준으로 선정하여 Clogging 방지
5) 시험시공으로 설계 압밀계수(Ch) 검증 후 간격 재조정

Ⅷ. 결론

1) PBD 공법은 시공성·경제성이 우수하나 통수능력 저하와 Smear 교란에 의해 압밀이 지연될 수 있으므로, 재료 선정부터 타설·계측까지 단계별 품질관리가 필요하다.
2) 최근에는 타설 자동기록 장치(심도·전류), IoT 계측 기반 실시간 압밀도 관리와 역해석을 통해 설계 정수를 보정하는 정보화 시공이 확대되고 있다.

"끝"

■ 두문자 한 번에 정리
· 교란 영향요인 : (맨앵속예간) 맨드렐·앵커·관입속도·예민비·간격
· 통수능력 영향요인 : (측막꺾재시) 측압·막힘·꺾임·재질·시간경과
· 시공 유의사항 : (수심간이매) 수직도·심도·간격·이음·Sand Mat
