연약지반 교대의 측방유동 – 원인·판정·문제점 및 대책

■ 출제이력 (토목시공기술사)
· 128회 3교시 : 연약지반 위 교대의 측방유동 발생 시 문제점과 발생 이후의 안정화 대책
· 112회 2교시 : 연약지반상 말뚝기초 시공 후 교대 설치 시 문제점 및 대책
· 111회 4교시 : 교대의 측방유동
· 91회 1교시 : 측방유동
· 90회 4교시 : 교대 경사말뚝의 특성 및 시공 시 문제점과 대책 (연계)
→ 연약지반(15~17번)과 교량 하부공을 잇는 융합형 단골 주제

문제

연약지반 위에 설치된 교대의 측방유동 발생 원인과 판정방법, 발생 시 문제점 및 대책(사전·사후)에 대하여 설명하시오. (25점)

답

Ⅰ. 개요

1) 측방유동이란 연약지반 위 교대 배면에 성토(편재하중)가 작용할 때, 연약층이 전단변형을 일으키며 수평방향으로 이동하는 현상이다.
2) 이로 인해 교대가 전면으로 이동·경사하고 기초말뚝에 수평토압(측방토압)이 작용하여 말뚝 파손, 받침 이탈 등 교량 전체의 안정성이 저하된다.
3) 발생 후에는 보수가 어렵고 비용이 크므로 설계단계의 판정과 사전 대책, 시공 중 계측관리가 핵심이다.

Ⅱ. 측방유동 발생 메커니즘

배면 성토 하중(γH) → 연약층 전단응력 증가 → 연약층 소성유동(교대 전면 방향) → 말뚝에 측방토압 작용 → 말뚝 휨변형·교대 이동

Ⅲ. 발생 원인

① 편재하중 : 교대 배면 고성토에 의한 편측 하중 (성토고 클수록 위험)
② 연약층 : 연약층 두께가 두껍고 비배수 전단강도(c)가 작음
③ 시공속도 : 급속 성토로 과잉간극수압 미소산 상태에서 하중 증가
④ 말뚝 강성 부족 : 소구경·경사말뚝, 수평저항 검토 누락
⑤ 순서 부적정 : 교대 선시공 후 배면 성토(선교대 후성토)
(편연속말순) → "편한 연속극 말순이 – 드라마 주인공 말순이"

Ⅳ. 측방유동 판정방법

판정법	판정 기준
측방유동 판정지수 (I)	I = μ1·μ2·μ3·(γH / c) ≥ 1.2 → 측방유동 우려 μ1 : 연약층 두께 보정, μ2 : 기초체 폭 보정, μ3 : 교대 길이 보정
Tschebotarioff 법	γ·H ≥ 3c → 측방유동 발생 가능
원호활동 안전율	배면 성토 포함 원호활동 Fs < 1.5 (설계기준) 시 측방유동 검토
수치해석 (FEM)	지반-말뚝 상호작용 해석으로 말뚝 수평변위·휨모멘트 산정

※ 판정 기준값은 적용 설계기준(도로교설계기준·구조물기초설계기준 등)에 따라 확인

Ⅴ. 측방유동 발생 시 문제점

① 교대 이동·경사 : 교대 전면 이동 및 전도 방향 회전
② 말뚝 손상 : 측방토압에 의한 휨·전단 파괴, 두부 균열
③ 받침 이탈 : 받침 변위 초과, 상부구조 낙교 위험
④ 신축이음 협착 : 유간 소실로 신축 기능 상실, 상부구조 압축 손상
⑤ 기타 : 배면 침하·단차, 날개벽 균열, 포장 파손
(교말받신) → "교(橋) 말(末)에 받은 신(信) – 다리 끝에서 받은 편지"

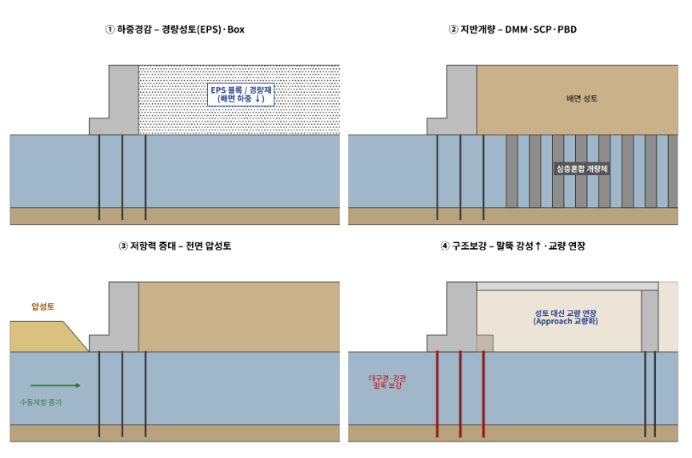

Ⅵ. 사전 대책 (원리별)

원리	대책 공법
하중경감	EPS·경량기포토 등 경량성토, 배면 Box·Culvert 설치, 성토고 저감
지반개량	DMM·SCP로 연약층 강도 증대, PBD+선행재하로 압밀 후 교대 시공
압성토	교대 전면 압성토로 수동저항 증가, 활동 모멘트 상쇄
구조보강	대구경·강관말뚝으로 수평강성 증대, 교량 연장(Approach 교량화), 교대 위치 변경

(하지압구) → "하지(夏至)엔 압구정 – 여름엔 압구정 가자"
※ 시공관리 : "선(先)성토·압밀 → 후(後)교대 시공", 단계성토와 성토속도 관리, 경사계·침하판 계측

Ⅶ. 발생 이후 안정화 대책 (사후)

1) 배면 하중 제거 : 배면 성토 일부 제거 후 EPS·경량재로 치환
2) 전면 압성토 : 긴급 압성토로 추가 변위 억제
3) 기초 보강 : 추가 말뚝·마이크로파일, 확대기초 보강(Underpinning)
4) 앵커 보강 : 교대 배면 Ground Anchor·Tie-back으로 수평변위 구속
5) 상부 복구 : 받침 재설치·위치 조정, 신축이음 유간 재확보
6) 계측 지속 : 경사계·교대 경사계로 대책 효과 확인 후 단계적 복구

Ⅷ. 결론

1) 교대 측방유동은 연약지반·편재하중·시공순서가 복합된 현상으로, 설계단계 판정지수 검토와 "선성토 후교대" 시공 원칙이 가장 효과적인 예방책이다.
2) 발생 시에는 하중 경감과 기초 보강을 병행하고, 시공 중 경사계·침하판 계측과 역해석을 통해 조기에 징후를 파악하여 대형 손상을 막아야 한다.

"끝"

■ 두문자 한 번에 정리
· 발생 원인 : (편연속말순) 편재하중·연약층·시공속도·말뚝강성·시공순서
· 문제점 : (교말받신) 교대이동·말뚝손상·받침이탈·신축이음 협착
· 사전 대책 : (하지압구) 하중경감·지반개량·압성토·구조보강
