[토목시공기술사 서브노트 17] 연약지반 성토 시 계측관리 (계측항목·배치기준·침하관리·안정관리)

올어바웃 기술사 · 토목시공기술사 서브노트 No.17

연약지반 성토 시 계측관리 (계측항목·배치기준·침하관리·안정관리)

■ 출제이력 (토목시공기술사)
· 120회 2교시 : 연약지반 흙쌓기 시 주요 계측항목별 계측목적, 활용내용 및 배치기준
· 104회 4교시 : 연약지반 성토 시 침하관리 및 안정관리
· 132회 1교시 : 연약지반 성토 시 주요 계측항목과 계측기의 종류
· 104회 1교시 : 연약지반의 계측
· 130회 3교시 : 연약지반 공사 시 발생하는 사고유형과 대책방안 (계측 연계)
→ 서브노트 15(개량공법)·16(PBD)과 묶어서 암기. 10점·25점 모두 출제

문제

연약지반에 흙쌓기를 할 때 주요 계측항목별 계측목적, 활용내용 및 배치기준과 침하관리·안정관리 방법에 대하여 설명하시오. (25점)

답

Ⅰ. 개요

1) 연약지반 성토는 설계 시 지반정수의 불확실성이 크기 때문에, 시공 중 계측으로 실제 거동을 확인하며 시공하는 정보화시공이 필수다.
2) 계측관리는 크게 침하관리(장래 침하·잔류침하 예측, 성토 시기 결정)와 안정관리(활동파괴·측방유동 방지, 성토속도 결정)로 구분된다.
3) 계측 결과는 설계치와 비교하여 역해석(Back Analysis)으로 설계를 보정하고, 이상 징후 시 즉시 대책을 수립한다.

Ⅱ. 계측의 목적

① 안정관리 : 활동파괴·측방유동 징후 사전 파악, 성토속도 조절
② 침하관리 : 최종침하량·압밀도 예측, 잔류침하 관리
③ 시공관리 : 단계성토 시기, 프리로딩 제거 시기, 포장·구조물 시공 시기 결정
④ 설계검증 : 설계 지반정수(Cv, Ch) 확인 및 역해석으로 설계 보정
⑤ 유지관리 : 공용 후 침하 추적, 인접 구조물·민원 대응 자료
(안침시설유) → "안침(安寢) 시설 유(有) – 편히 잘 시설이 있다"

Ⅲ. 계측항목별 목적 및 활용

계측기	측정항목	활용내용	설치위치
침하판	지표 침하량	최종침하량·압밀도 예측, 성토량 보정	성토 중앙
경사계	지중 수평변위	활동면 위치 파악, 측방유동 판단	비탈끝
간극수압계	과잉간극수압	압밀도 산정, 유효응력·강도증가 확인	중앙 심도별
층별침하계	심도별 침하량	층별 압밀 진행, 배수재 효과 확인	성토 중앙
수위계	지하수위	정수압 기준값, 과잉간극수압 산정 보정	성토부 인접
지표변위말뚝	지표 수평변위·융기	비탈끝 융기·활동 징후 조기 감지	비탈끝 외측

(침경간층수변) → "침(鍼)은 경간(목 사이)에, 층수 변경" / 15번 서브노트의 (침경간층수)에 변위말뚝 추가

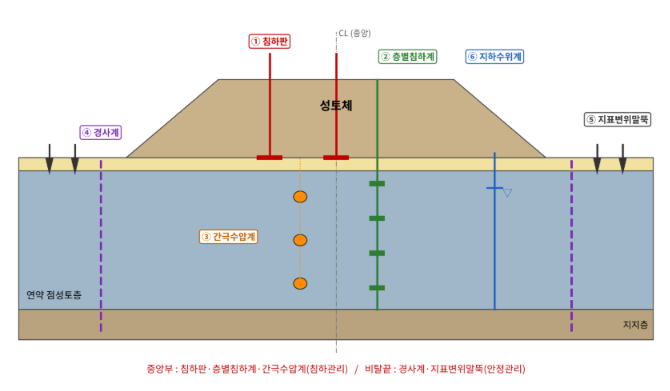

Ⅳ. 계측기 배치기준

1) 대표단면 : 연약층이 가장 두껍거나 성토고가 가장 높은 단면에 집중 배치
2) 구조물 접속부 : 교대·박스 등 구조물 배면(측방유동·단차 우려 구간)
3) 지층 변화구간 : 연약층 두께·성상이 급변하는 구간, 개량공법 변경 구간
4) 배치 간격 : 침하판은 일정 간격(예 : 50~100m) 연속 배치, 종합계측 단면은 수백 m 간격 (설계도서 기준)
5) 배치 원칙 : 중앙부 → 침하관리 계측기 / 비탈끝 → 안정관리 계측기, 측정 기준점은 부동점(지지층)에 설치

Ⅴ. 침하관리 방법 (장래 침하 예측)

① 쌍곡선법 : t/S = α + β·t 직선 회귀, 최종침하량 S∞ = 1/β (가장 보편적)
② 호시노(Hoshino)법 : 침하량이 √t 에 비례한다는 가정으로 장래침하 추정
③ 아사오카(Asaoka)법 : 등시간 간격 침하 S(i-1)–S(i) 도시, 45° 선과 교점 = 최종침하량
(쌍호아) → "쌍(雙)둥이 호아(好兒) – 착한 쌍둥이"
※ 압밀도 U = St / S∞, U ≥ 90% 및 잔류침하량 허용치 이내 확인 후 포장·구조물 시공

Ⅵ. 안정관리 방법 (파괴 예측)

기법	관리 방법
마츠오(Matsuo-Kawamura)법	수평변위/침하(δ/S)–침하(S) 관계 도시, 파괴하중비(p/pf) 기준선 접근 시 위험
토미나가(Tominaga-Hashimoto)법	중앙 침하(S)–비탈끝 수평변위(δ) 도시, 기울기(α)가 급증하면 불안정
쿠리하라(Kurihara)법	수평변위 증분/침하 증분 비(Δδ/ΔS) 증가 추세로 안정성 판정
수평변위속도법	일일 수평변위 속도가 관리기준(설계도서 제시값) 초과 시 성토 중지

(마토쿠속) → "마토쿠 속(速) – 마 토끼처럼 빠르게 판단"

Ⅶ. 계측관리 시 유의사항

1) 초기치 확보 : 성토 착수 전 설치 및 초기값 측정 (최소 3회 이상 안정값)
2) 측정빈도 : 성토 중에는 매일~주 2회, 방치기간에는 주 1회~월 2회 등 단계별 차등
3) 관리기준 3단계 : 안전(정상 시공) → 주의(측정빈도 증가·원인 분석) → 위험(성토 중지·압성토 등 대책)
4) 계측기 보호 : 장비 주행·성토 시 파손 방지, 침하판 로드 연장 시 기준고 이관 철저
5) 자동화 계측 : 대규모 현장은 IoT·무선 자동계측으로 실시간 경보 체계 구축
6) 종합 판단 : 단일 계측값이 아닌 침하·수평변위·간극수압 상호 비교로 판단

Ⅷ. 결론

1) 연약지반 성토는 "계측 없이는 시공도 없다"는 원칙으로, 침하관리와 안정관리를 병행하여 성토속도·시기를 결정해야 한다.
2) 계측 데이터를 쌍곡선법·Asaoka법 등으로 분석하고 역해석으로 설계를 보정하며, 최근에는 스마트 계측·디지털트윈 기반 실시간 관리로 안전성과 공기 단축을 동시에 확보하는 추세다.

"끝"

■ 두문자 한 번에 정리
· 계측 목적 : (안침시설유) 안정·침하·시공·설계검증·유지관리
· 계측기 : (침경간층수변) 침하판·경사계·간극수압계·층별침하계·수위계·변위말뚝
· 침하관리 : (쌍호아) 쌍곡선법·Hoshino법·Asaoka법
· 안정관리 : (마토쿠속) Matsuo·Tominaga·Kurihara·수평변위속도법
