토질및기초기술사 서브노트 200제 6번 | 다짐시공관리 (다짐도 판정·지중응력·지능형다짐·수정CBR·Compaction Grouting)

서브노트 200제 · 6번 · 중요도 ★★★
주제: 다짐시공관리 — 건조측·습윤측 다짐거동특성, 다짐시 지중응력 변화, 지능형다짐공(Intelligent Compaction), 수정CBR·현장다짐시험·Compaction Grouting

1. 서론

1) 의의

• 다짐이론(최적함수비·최대건조단위중량)은 현장에서 구현되어야 비로소 의미를 가지며, 다짐시공관리는 설계 요구 품질을 시공 중 확보·확인하는 일련의 관리체계임
• 현장 다짐은 함수비 관리, 다짐도 판정, 장비·층두께·횟수 결정이 핵심이며, 최근에는 전 구간을 실시간으로 관리하는 지능형다짐(IC) 기술이 도입되고 있음
• 다짐 중 지반 내부에는 응력 변화가 발생하고, 느슨한 지반에는 Compaction Grouting과 같은 주입식 압밀·치환 보강이 적용되므로 다짐 관련 시공기술 전반의 이해가 필요함

2) 구성

• 건조측·습윤측 다짐거동과 다짐도 판정·현장밀도 측정방법 (2장)
• 다짐시 지중응력(연직·수평응력) 변화 (3장)
• 지능형다짐공(IC)의 구성과 활용 (4장)
• 수정CBR, 현장다짐시험(되메우기 다짐관리), Compaction Grouting (5장)
• 실무 적용시 유의사항 및 결론 (6장)

2. 건조측·습윤측 다짐거동과 다짐도 측정

1) 건조측·습윤측의 공학적 거동

• 최적함수비(OMC)보다 함수비가 낮은 건조측은 면모구조, 높은 습윤측은 이산구조를 이루며, 같은 건조단위중량이라도 구조에 따라 공학적 거동이 달라짐
• 시공관리 측면에서는 건조측 다짐토의 침수시 팽창·붕괴 가능성과, 습윤측 다짐토의 과전압(고무현상)·시공성 저하를 구분하여 함수비 허용범위를 설정함

구분	건조측	습윤측
투수성·강도	투수성 큼, 비포화시 강도 큼	투수성 작음, 강도 작음
팽창·수축	팽창성 큼	수축성 큼
시공 유의점	침수·포화 가능 구간의 붕괴·팽창 검토	과전압 방지, 차수성 중시 구간에 유리

2) 다짐도 판정방법

• 다짐도(RC)는 현장 건조단위중량 / 실내 다짐시험 최대건조단위중량 × 100(%)로 정의하며, 요구 다짐도는 구조물 종류별 시방서 기준을 따름
• 품질규정방식의 판정기준은 건조밀도, 포화도(공기간극률), 강도특성, 변형량으로 구분함 → 두문자 「건포강변」 (건조밀도·포화도·강도특성·변형량)
• 건조밀도 관리가 곤란한 고함수비 점성토 등에는 포화도·공기간극률 규정을, 장비·층두께·횟수를 규정하는 공법규정방식은 시험시공 결과로 조건을 확정함

3) 현장밀도 측정방법

• 현장밀도 측정은 모래치환법, 코어절삭법, 고무막법, 방사성동위원소(RI)방법이 대표적임 → 두문자 「모절고방」 (모래치환법·코어절삭법·고무막법·방사성동위원소법)

방법	원리	특징
모래치환법	굴착 구멍을 표준모래로 채워 체적 산정(KS F 2311)	가장 널리 쓰이는 표준방법, 정밀하나 시간 소요
코어절삭법	원통형 시료를 채취해 체적·중량 측정	점착성 흙·포장 하부 등에 적용, 자갈질 흙은 곤란
고무막법	고무막(풍선)에 물·공기를 채워 굴착체적 측정	모래치환법의 대체, 조작 비교적 간편
방사성동위원소(RI)법	감마선 투과·산란량으로 밀도·함수량 측정	신속·비파괴, 현장 보정(캘리브레이션)과 안전관리 필요

3. 다짐시 지중응력 변화

1) 다짐 중 연직·수평응력의 변화 메커니즘

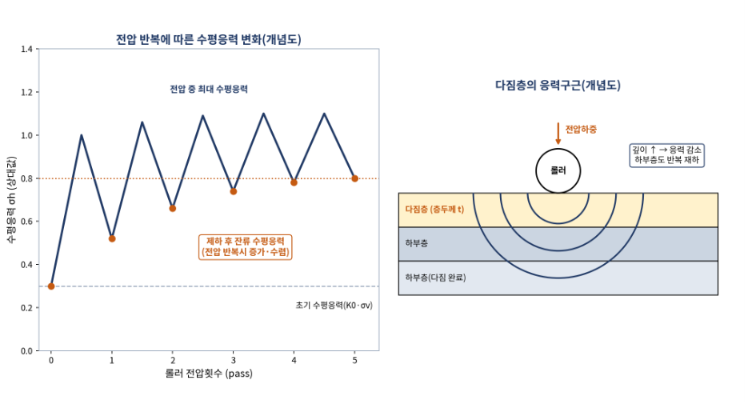

• 롤러가 통과하면 다짐층에는 연직응력이 일시적으로 증가하고, 이에 수반하여 수평응력도 증가함
• 롤러가 지나간 뒤 연직응력은 원래대로 감소하지만, 수평응력은 입자 간 마찰·맞물림 때문에 일부가 잔류하며, 이를 잔류 수평응력이라 함
• 전압을 반복하면 잔류 수평응력은 단계적으로 증가하다가 일정 값으로 수렴하며, 결과적으로 정지토압계수(K0)가 커져 과압밀 지반과 유사한 응력상태가 됨

2) 응력구근과 층다짐 관리

• 롤러 하중에 의한 응력은 깊이가 증가할수록 감소하므로, 다짐효과가 충분히 미치는 범위를 고려하여 층두께를 제한하고 층별로 다짐함
• 다짐층 아래의 하부층도 상부 다짐 하중을 반복해서 받아 추가 다짐(재다짐)되며, 이는 하부층의 밀도·강성 증가에 기여함
• 옹벽·벽체 배면 등 구조물에 인접한 구간은 잔류 수평응력이 과대한 수평토압으로 작용할 수 있으므로, 중량 장비 사용을 제한하고 소형 다짐장비로 관리함

4. 지능형다짐공(Intelligent Compaction)

1) 개념과 시스템 구성

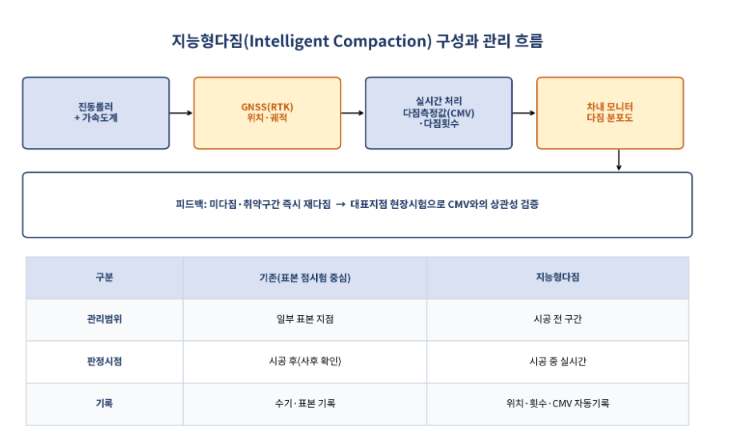

• 지능형다짐(IC)은 진동롤러에 가속도계와 GNSS를 장착하여 다짐 중 롤러-지반의 상호작용(지반 강성에 따른 응답)을 실시간 측정하고, 다짐 상태를 연속적으로 평가·기록하는 기술임
• 가속도 신호로부터 다짐측정값(CMV 등)을 산정하고, GNSS 위치정보와 결합해 다짐횟수·궤적·강성 분포도를 차내 모니터에 표시함
• 시공자는 미다짐·취약구간을 즉시 파악해 재다짐할 수 있어 품질의 균일성이 향상됨

2) 활용방안과 유의사항

• 기존 표본 점시험은 일부 지점만 확인하는 사후 관리인 반면, IC는 시공 전 구간을 시공 중 실시간으로 관리하고 자동 기록을 남길 수 있음
• CMV 등 측정값은 간접 지표이므로 함수비·층두께·하부지반 강성의 영향을 받으며, 시험시공에서 목표 CMV와 현장시험 결과(밀도·평판재하 등)의 상관성을 확인한 뒤 관리기준으로 사용해야 함
• 따라서 IC는 기존 시험을 완전히 대체하기보다 대표지점 현장시험과 병행하는 보완적 품질관리 수단으로 운용함

5. 수정CBR·현장다짐시험·Compaction Grouting

1) 수정CBR

• CBR은 노상·노반 재료의 지지력을 나타내는 지표이며, 수정CBR은 노상재료의 품질기준으로 사용하는 CBR임
• 최적함수비에서 5층, 10회·25회·55회 다짐으로 공시체 3개를 제작하고, 건조단위중량과 4일 수침 후 CBR을 측정함
• 5층 55회 다짐으로 구한 최대건조단위중량에 소정의 다짐도를 곱한 건조단위중량에 대응하는 CBR을 건조단위중량-CBR 관계에서 읽어 수정CBR로 정함

2) 현장다짐시험(되메우기 다짐관리) — 함수비·습윤중량 범위 산정

• 터파기-되메우기 등에서는 실내다짐시험으로 얻은 다짐곡선으로부터 소요 다짐도를 만족하는 함수비 허용범위를 구하여 현장 함수비를 관리함
• 함수비가 허용범위의 상한을 넘으면 공기간극률·포화도 한계를 초과하여 과전압·연약화가, 하한 미만이면 충분한 다짐이 불가능하므로 상·하한을 모두 관리해야 함

단계	내용	산정식·비고
①	요구 건조단위중량 산정	γd,req = RC × γd,max
②	다짐곡선에서 γd,req를 만족하는 함수비 하한(w1)·상한(w2) 결정	건조측 w1, 습윤측 w2
③	습윤중량 범위 계산	W = Ws(1 + w) → W1 = Ws(1+w1), W2 = Ws(1+w2)
④	영공기간극곡선·공기함유율 한계 확인	습윤측 상한이 한계를 넘지 않는지 검토

3) Compaction Grouting의 특성과 배합 유의점

• Compaction Grouting은 저유동성(저슬럼프) 모르타르를 주입관으로 압입하여 구근(bulb)을 형성하고, 주변 지반을 밀어내어 밀도와 수평응력을 증가시키는 지반보강공법임
• 주입관을 단계적으로 상승시키며 주입하는 방식이 일반적이며, 적용 목적에 따라 느슨한 사질토 지반의 보강, 침하된 구조물의 제어된 융기(재수평 복원) 등에 활용함
• 배합은 유동성이 과대하면 지반 내 침투·누출로 구근 형성이 불량해지고, 과소하면 펌핑 곤란·막힘이 발생하므로 모래·세립분·시멘트·물의 비율을 조절하여 적정 점성을 확보해야 함
• 시공 중 주입압력·주입량·지표 융기량을 모니터링하여 인접 구조물에 대한 과도한 변위를 방지함

6. 결론

• 다짐시공관리는 건조측·습윤측 거동과 다짐도 판정(건포강변), 현장밀도 측정(모절고방)을 기본으로 하며, 다짐 중 잔류 수평응력과 층다짐 개념이 관리조건의 이론적 근거가 됨
• 답안 작성의 성패는 품질규정·공법규정방식의 구분, 함수비 허용범위 산정절차, IC의 구성과 한계(간접지표)를 체계적으로 정리하는 데 달려 있음
• 실무에서는 시험시공으로 장비·층두께·횟수와 목표 CMV를 확정하고, 대표지점 현장시험을 병행하여 전 구간 품질을 확보해야 함

참고 및 출처

• 한국표준정보망(KSSN) — KS F 2312 흙의 다짐 시험 방법
• 한국지반공학회 — 지능형 다짐(Intelligent Compaction, IC)의 필요성
• 한국지반공학회논문집 — 지능형 다짐 기술 기반 토공사 다짐 품질관리 실증 연구(2023)
• UC Davis — Compaction Grouting (General)

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
