서브노트 200제 · 5번 · 중요도 ★★★★★
주제: 흙의 다짐이론 — 다짐곡선과 최적함수비·건조단위중량, 영공기간극곡선·공기함유율곡선, 다짐이 공학적 특성에 미치는 영향
주제: 흙의 다짐이론 — 다짐곡선과 최적함수비·건조단위중량, 영공기간극곡선·공기함유율곡선, 다짐이 공학적 특성에 미치는 영향
1. 서론
1) 의의
- 다짐(Compaction)은 흙에 인위적인 에너지(전압·진동·충격)를 가하여 공기를 배출시키고 흙입자를 재배열함으로써 건조단위중량을 증가시키는 작업임
- 다짐을 통해 흙의 전단강도 증가·압축성 감소·투수성 감소 효과를 얻을 수 있어, 도로·제방·댐·택지 성토 등 모든 흙쌓기 구조물의 품질확보 수단이 됨
- 다짐의 효과는 함수비와 다짐에너지에 지배되므로, 다짐곡선(γd-w 관계)으로 최적함수비(OMC)와 최대건조단위중량(γd,max)을 결정하는 것이 다짐이론의 핵심임
2) 구성
- 다짐시험과 다짐곡선, 최적함수비·건조단위중량 및 영향요소 (2장)
- 영공기간극곡선·공기함유율곡선·최적함수비선의 관계 (3장)
- 다짐이 점성토의 구조와 공학적 특성에 미치는 영향 (4장)
- 실무 적용시 유의사항 및 결론 (5장)
2. 다짐곡선과 최적함수비·건조단위중량

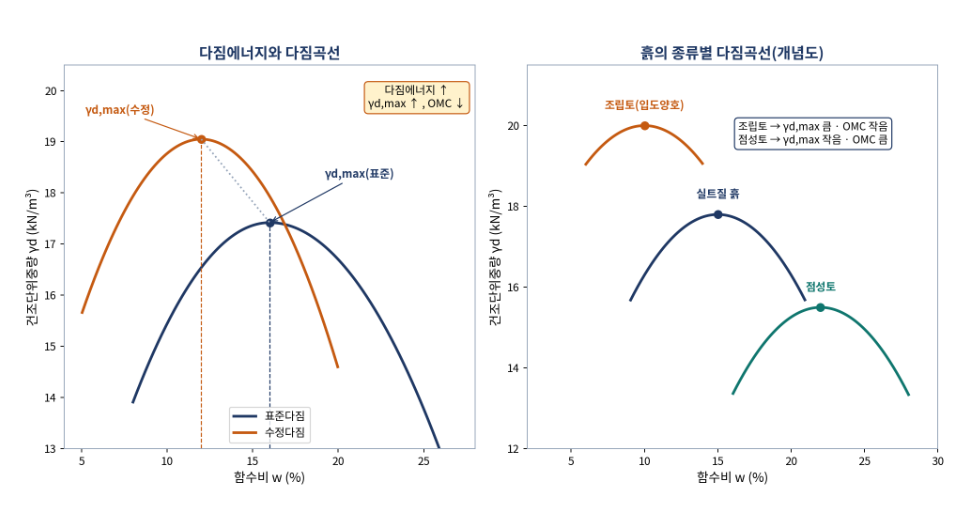

1) 다짐시험(KS F 2312)과 다짐곡선
- 실내 다짐시험은 KS F 2312(흙의 다짐 시험 방법)에 따르며, 몰드 크기와 시료 최대입경에 따라 A~E법으로 구분하고, 다짐에너지에 따라 표준다짐과 수정다짐으로 나뉨
- 함수비를 달리한 5~6개 시료를 같은 에너지로 다져 건조단위중량(γd = γt / (1+w))을 구하고, 함수비-건조단위중량 관계를 도시한 것이 다짐곡선임
- 다짐곡선의 정점에서 최대건조단위중량(γd,max)과 이에 대응하는 최적함수비(OMC, Optimum Moisture Content)를 결정함
- 함수비가 OMC보다 낮으면 입자 간 마찰·흡착수막이 윤활 역할을 못해 다짐이 어렵고, OMC보다 높으면 간극에 물이 차서 공기 배출이 어려워 γd가 다시 감소함
| 구분 | 표준다짐 | 수정다짐 |
|---|---|---|
| 램머 질량·낙하높이 | 2.5kg, 30cm | 4.5kg, 45cm |
| 다짐에너지 | 기준(1.0) | 표준다짐의 약 4.5배 |
| 결과 경향 | γd,max 상대적으로 작고 OMC 큼 | γd,max 크고 OMC 작음 |
| 적용 | 일반 성토·택지 등 | 도로 노상·공항 등 고강도 다짐 요구 구간 |
2) 다짐에 영향을 미치는 요소
- 다짐효과는 함수비, 다짐에너지, 흙의 종류(입도·점성), 다짐방법의 4가지 요소에 의해 좌우됨 → 두문자 「함에종방」 (함수비·다짐에너지·흙의 종류·다짐방법)
- 다짐에너지가 증가하면 γd,max는 증가하고 OMC는 감소하며, 입도분포가 양호한 조립토일수록 γd,max가 크고 OMC가 작음
- 점성토는 γd,max가 상대적으로 작고 OMC가 크며, 다짐방법(전압·진동·충격)도 흙 종류에 따라 효과가 달라 현장 장비 선정에 반영함
3) 현장 다짐관리에의 활용
- 현장 다짐도는 (현장 건조단위중량 / 실내 다짐시험 γd,max) × 100(%)로 판정하며, 요구 다짐도는 구조물 종류별 시방서 기준을 따름
- 다짐함수비는 OMC 부근으로 관리하되, 현장 장비의 다짐에너지가 실내시험과 다르므로 시험시공으로 장비 종류·전압횟수·층 두께를 확정함
3. 영공기간극곡선·공기함유율곡선

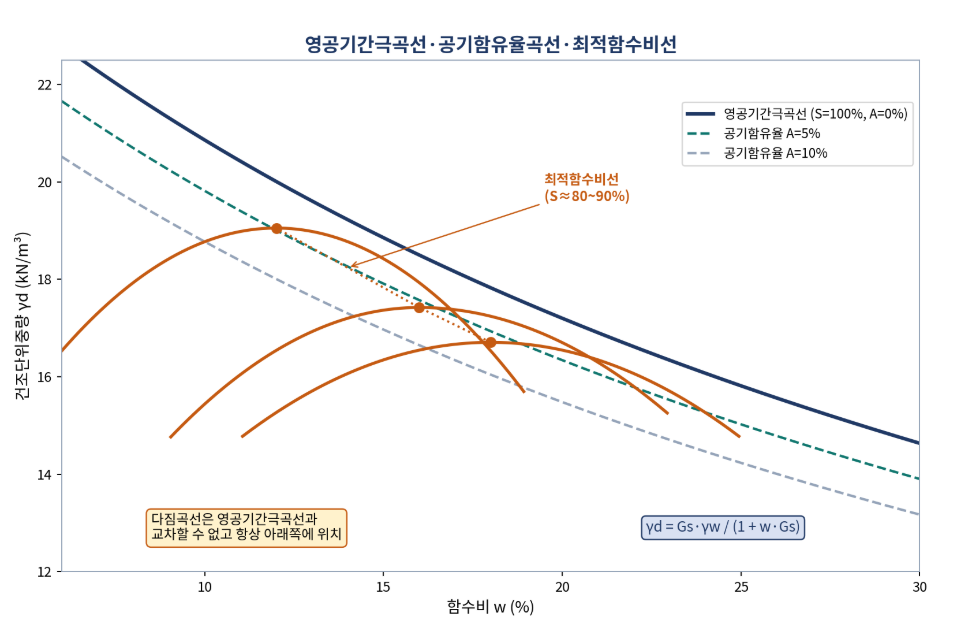

1) 영공기간극곡선과 공기함유율곡선의 정의
- 영공기간극곡선(Zero Air Void Curve)은 간극 속 공기가 전혀 없는 포화도 S=100% 상태에서 함수비와 건조단위중량의 관계를 나타낸 이론상의 상한곡선임
- 공기함유율곡선은 간극에 일정한 공기가 남아 있는 상태(공기함유율 A=5%, 10% 등)의 함수비-건조단위중량 관계를 나타낸 곡선임
| 곡선 | 산정식 | 의미 |
|---|---|---|
| 영공기간극곡선 | γd = Gs·γw / (1 + w·Gs) | S=100%, 이론상 도달 가능한 γd의 상한 |
| 공기함유율곡선 | γd = (1 − A)·Gs·γw / (1 + w·Gs) | 공기함유율 A가 일정한 상태, 다짐 후 잔류 공기량 평가에 사용 |
| 최적함수비선 | 다짐에너지별 (OMC, γd,max)를 연결한 선 | 영공기간극곡선과 대체로 나란하며 포화도 약 80~90% 수준에 위치 |
2) 다짐곡선과의 관계와 다짐특성
- 실제 다짐곡선은 공기를 완전히 배출할 수 없으므로 항상 영공기간극곡선의 아래쪽에 위치하며 서로 교차하지 않음
- 습윤측(OMC보다 높은 함수비)에서는 다짐곡선이 영공기간극곡선에 점차 접근하며 거의 나란하게 진행함 → 함수비가 클수록 다짐에너지를 늘려도 γd 증가에 한계가 있음
- 다짐에너지가 커지면 최적함수비선을 따라 γd,max는 위로, OMC는 왼쪽(작은 함수비)으로 이동함
- 따라서 다짐곡선이 영공기간극곡선과 교차하는 것으로 계산되었다면 비중·함수비·단위중량 측정 오류를 의심해야 함
4. 다짐이 점성토의 공학적 특성에 미치는 영향

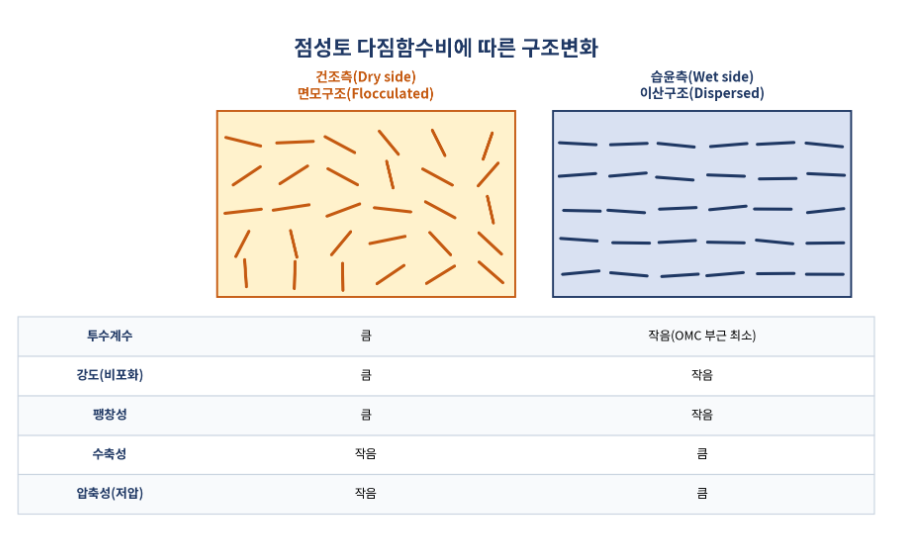

1) 다짐함수비에 따른 점토의 구조변화
- 점성토는 다짐함수비에 따라 입자배열(구조)이 달라지며, 건조측은 면모구조, 습윤측은 이산구조를 이룸 → 두문자 「건면습이」 (건조측 면모구조·습윤측 이산구조)
- 건조측은 확산이중층이 얇아 입자 간 반발력이 작고 입자들이 불규칙하게 맞물린 면모(집합)구조가 되며, 다짐에너지가 커지거나 함수비가 OMC에 가까워질수록 입자가 점차 배향됨
- 습윤측은 이중층이 발달해 입자 간 반발력이 커지고 입자가 평행하게 배열되는 이산(분산)구조가 되며, 이는 다짐에너지를 높여도 크게 변하지 않음
2) 공학적 특성 비교와 실무 시사점
| 공학적 특성 | 건조측(면모구조) | 습윤측(이산구조) |
|---|---|---|
| 투수계수 | 큼 | 작음(OMC 부근 습윤측에서 최소) |
| 강도(비포화 상태) | 큼 | 작음 |
| 팽창성·수축성 | 팽창성 큼, 수축성 작음 | 팽창성 작음, 수축성 큼 |
| 압축성(저압) | 작음 | 큼 |
- 건조측으로 다진 점성토는 초기 강도는 크지만 침수·포화시 팽창 또는 붕괴(강도 급감) 우려가 있어, 수침 가능성이 있는 성토에는 주의가 필요함
- 습윤측으로 다진 점성토는 투수성이 낮아 차수재(제방·댐 코어 등)에 유리하나, 과도하게 습윤하면 과전압(고무현상)으로 시공성이 저하됨
- 따라서 성토재료 함수비는 용도(강도 중시·차수 중시)에 따라 OMC 건조측·습윤측 허용범위를 구분해 관리해야 함
5. 결론
- 다짐은 함수비와 다짐에너지(함에종방)에 의해 γd,max와 OMC가 결정되며, 다짐곡선은 영공기간극곡선 아래에서 최적함수비선을 따라 이동하는 흐름으로 이해해야 함
- 답안 작성의 성패는 다짐곡선·영공기간극곡선을 한 그림에 도시하고, 건조측·습윤측(건면습이)에 따른 점성토의 구조·공학적 특성 차이를 비교표로 정리하는 데 달려 있음
- 실무에서는 시험시공으로 현장 장비의 다짐에너지를 확인하고, 구조물 용도에 맞춰 함수비 허용범위와 다짐도 기준을 설정·관리해야 함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
