서브노트 200제 · 4번 · 중요도 ★★★
주제: 점토광물학과 이온교환 — 점토광물 구조 및 판별법, 확산이중층·이온교환능력
주제: 점토광물학과 이온교환 — 점토광물 구조 및 판별법, 확산이중층·이온교환능력
1. 서론
1) 의의
- 점토광물은 실리카 사면체층과 알루미나 팔면체층이 적층된 결정구조를 가진 미세입자로, 그 적층구조·결합방식에 따라 공학적 거동(팽창성·압축성·강도)이 크게 달라짐
- 점토입자 표면은 음(−)전하를 띠므로 물속 양이온이 입자 주위에 모여 확산이중층(Diffuse Double Layer)을 형성하며, 이는 점토의 소성·압축성·강도 발현의 근본 원인이 됨
- 점토광물학은 왜 같은 점토분 함유율이라도 광물 종류에 따라 거동이 다른지를 설명하는 세립토 공학거동의 이론적 토대임
2) 구성
- 점토광물의 기본구조(2층구조·3층구조)와 판별법·활성도 (2장)
- 확산이중층의 형성원리와 이온교환능력(CEC)의 지반공학적 의미 (3장)
- 실무 적용시 유의사항 및 결론 (4장)
2. 점토광물의 구조와 판별법
1) 점토광물의 기본구조(2층구조·3층구조)

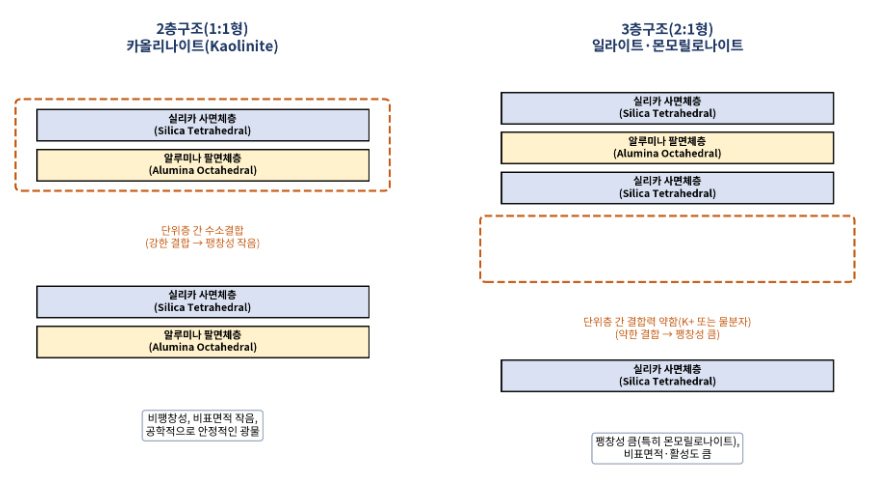

- 점토광물은 실리카 사면체층(Si-O)과 알루미나 팔면체층(Al-OH)이 결합한 단위층이 반복 적층된 층상구조(層狀構造)임
- 대표 점토광물 3종은 카올리나이트·일라이트·몬모릴로나이트이며 → 두문자 「카일몬」 (카올리나이트·일라이트·몬모릴로나이트)
- 카올리나이트(2층구조, 1:1형)는 사면체층·팔면체층 1쌍이 수소결합으로 강하게 결합해 비팽창성이며, 일라이트·몬모릴로나이트(3층구조, 2:1형)는 팔면체층 양쪽에 사면체층이 위치하고 단위층 간 결합력이 약해 팽창성이 큼(특히 몬모릴로나이트)
| 광물 | 구조형식 | 공학적 특성 |
|---|---|---|
| 카올리나이트 | 2층구조(1:1형), 수소결합 | 비팽창성, 비표면적 작음, 비교적 안정 |
| 일라이트 | 3층구조(2:1형), K+ 결합 | 중간 정도의 팽창성·활성도 |
| 몬모릴로나이트 | 3층구조(2:1형), 물분자 결합(약함) | 팽창성·비표면적·활성도 매우 큼(팽창성 지반의 주원인) |
2) 점토광물의 판별법과 활성도(Activity)
- 점토광물의 정밀 판별은 X선 회절분석(XRD), 전자현미경(SEM) 관찰, 시차열분석(DTA) 등 광물학적 시험으로 수행함
- 현장·실내에서는 아터버그한계시험만으로 산정 가능한 활성도(Activity) A = PI / 점토분함유율(%)을 이용해 점토광물의 종류를 간접 추정함
- 활성도는 비활성(A<0.75)·보통(0.75≤A≤1.25)·활성(A>1.25)으로 구분함 → 두문자 「비보활」 (비활성·보통·활성)
3. 확산이중층과 이온교환능력
1) 확산이중층(Diffuse Double Layer)의 개념과 영향인자

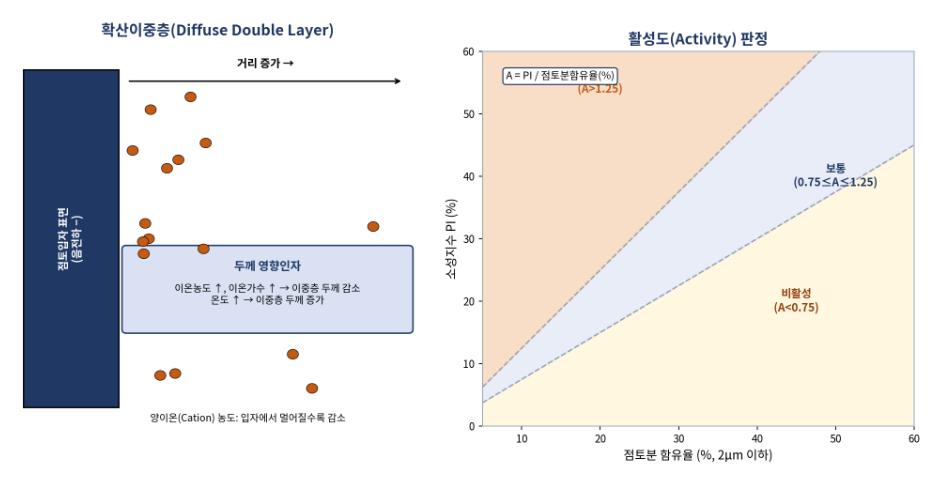

- 점토입자 표면의 음전하를 중화하기 위해 주변 양이온이 입자에 가까울수록 밀집하고 멀어질수록 희박해지는 분포를 이루는데, 이를 확산이중층이라 함
- 확산이중층의 두께는 농도(이온농도 ↑→두께 감소), 이온가수(이온가수 ↑→두께 감소), 온도(온도 ↑→두께 증가)의 영향을 받음 → 두문자 「농가온」 (이온농도·이온가수·온도)
- 이중층이 두꺼울수록 입자 간 반발력이 커져 구조가 흐트러지기 쉽고(이산구조), 얇을수록 입자가 모여 면모구조(집합구조)를 이루는 경향이 있음
2) 이온교환능력(CEC)의 지반공학적 의미
- 이온교환능력(CEC, Cation Exchange Capacity)은 점토광물이 표면에 흡착된 양이온을 다른 양이온과 교환할 수 있는 능력으로, 점토 100g당 교환 가능한 양이온의 당량(meq/100g)으로 표시함
- 비표면적이 큰 몬모릴로나이트는 CEC가 매우 크고, 비표면적이 작은 카올리나이트는 CEC가 작아 CEC 크기는 팽창성·활성도와 대체로 비례하는 경향을 보임
- 실무에서는 시멘트·석회 안정처리시 Ca²⁺ 이온이 점토입자 표면의 Na⁺ 등과 치환되며 응집구조를 유도하는 원리로, 이온교환 개념이 지반개량(약액주입·고결공법)에 직접 활용됨
| 구분 | 카올리나이트 | 몬모릴로나이트 |
|---|---|---|
| 비표면적 | 작음 | 매우 큼 |
| 이온교환능력(CEC) | 작음(약 3~15meq/100g) | 큼(약 80~150meq/100g) |
| 공학적 유의사항 | 비교적 안정, 설계변수 산포 작음 | 팽윤·수축 반복, 사면·기초 안정성 저해 우려 |
4. 결론
- 점토광물(카일몬)의 적층구조 차이가 확산이중층의 두께와 이온교환능력을 결정하며, 이는 곧 점토의 팽창성·압축성·강도 발현의 근본 원인이 됨
- 답안 작성의 성패는 2층·3층구조의 결합방식 차이를 그림으로 설명하고, 활성도(A=PI/점토분함유율)로 광물 종류를 간접 판정하는 논리를 명확히 서술하는 데 달려 있음
- 실무에서는 몬모릴로나이트 함유 지반(팽창성 점토)에 대해 함수비 변화에 따른 팽윤압·수축균열을 반드시 사전조사·관리해야 함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
