토질및기초기술사 서브노트 200제 2번 | 흙의 아터버그한계와 연경도 (액성한계·소성한계·소성지수·연경도지수)

서브노트 200제 · 2번 · 중요도 ★
주제: 흙의 아터버그한계와 연경도 — 액성한계·소성한계시험과 결과활용, 연경도와 연경도지수, 액성한계 증가시 압축성 증가원리

1. 서론

1) 의의

• 세립토(점성토)는 함수비 변화에 따라 고체 → 반고체 → 소성 → 액성 상태로 그 성질이 연속적으로 변화하는데, 이러한 성질을 연경도(Consistency)라 함
• 아터버그한계(Atterberg Limits)는 이 상태 변화의 경계 함수비인 수축한계(SL)·소성한계(PL)·액성한계(LL)를 실내시험으로 정량화한 것임
• 소성지수(PI)·연경도지수(LI) 등 아터버그한계로부터 유도되는 지수는 흙의 분류·압축성·강도 특성을 판정하는 기본지표로서 기초설계 전반에 활용됨

2) 구성

• 액성한계·소성한계 시험방법과 결과의 활용(소성지수 산정 등) (2장)
• 연경도의 개념과 연경도지수(LI)를 통한 흙 상태 판정 (3장)
• 액성한계 증가에 따른 압축성 증가 원리와 상관관계 (4장)
• 실무 적용시 유의사항 및 결론 (5장)

2. 액성한계·소성한계 시험과 결과활용

1) 시험방법의 원리

• 액성한계(LL)는 흙이 소성상태에서 액성상태로 변하는 경계 함수비로, 황동접시에 시료를 담아 낙하시키며 25회 낙하시 흠이 13mm 합쳐지는 함수비로 정의함(황동접시법, KS F 2303)
• 소성한계(PL)는 흙이 반고체에서 소성상태로 변하는 경계 함수비로, 시료를 지름 3mm의 국수 모양으로 굴렸을 때 부슬부슬 끊어지는 함수비로 정의함
• 수축한계(SL)는 함수비를 계속 줄여도 흙의 체적이 더 이상 줄지 않는 경계 함수비로, 반고체와 고체상태를 구분함

2) 결과의 활용 — 소성지수(PI)

• 흙이 수축한계 → 소성한계 → 액성한계 순으로 함수비가 증가하며 상태가 변화함 → 두문자 「수소액」 (수축한계·소성한계·액성한계)
• 소성지수 PI = LL − PL로 정의되며, 흙이 소성을 유지하는 함수비의 범위(폭)를 의미함
• PI가 클수록 소성 영역이 넓어 점성이 크고 압축성·수축성이 큰 흙(점토)이며, PI가 작으면 비소성에 가까운 흙(실트·사질토)임

한계·지수	정의	공학적 의미
수축한계 SL	체적이 더 이상 감소하지 않는 함수비	고체·반고체 상태의 경계
소성한계 PL	3mm 국수형이 끊어지는 함수비	반고체·소성 상태의 경계
액성한계 LL	25회 낙하시 흠 13mm 합쳐지는 함수비	소성·액성 상태의 경계
소성지수 PI	PI = LL − PL	소성 유지 범위, 점성·압축성 판정지표

3. 연경도와 연경도지수(LI)

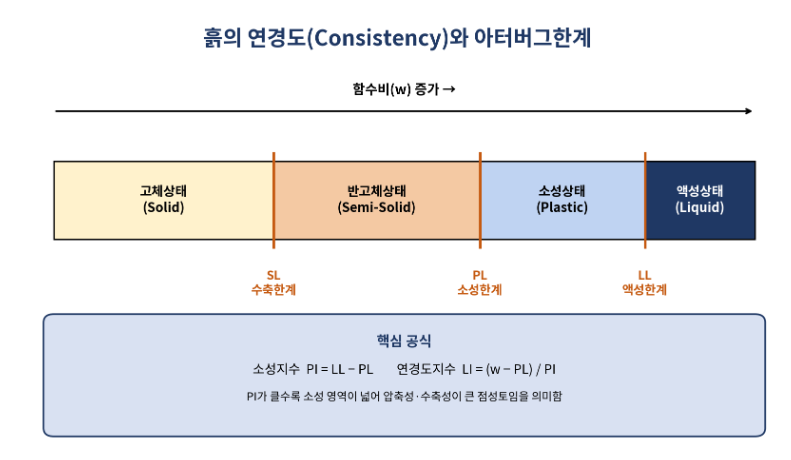

1) 연경도(Consistency)의 개념

• 연경도란 함수비 변화에 따라 흙이 나타내는 굳기·무름의 정도로, 고체 → 반고체 → 소성 → 액성 4단계로 구분함 → 두문자 「고반소액」 (고체·반고체·소성·액성)
• 같은 흙이라도 현재 함수비가 4단계 중 어디에 위치하는지에 따라 강도·거동 특성이 크게 달라짐

2) 연경도지수(LI)를 통한 상태 판정

• 연경도지수 LI = (w − PL) / PI(w: 자연함수비)로 정의되며, 현재 흙의 함수비가 소성한계~액성한계 구간 중 어디에 위치하는지를 무차원값으로 나타냄
• LI < 0이면 자연함수비가 소성한계보다 낮아 고체~반고체(과압밀) 상태이고, 0 < LI < 1이면 소성상태, LI > 1이면 자연함수비가 액성한계를 초과한 예민점토(quick clay)의 가능성을 시사함
• LI는 실내시험만으로 자연 상태 지반의 안정성(연약 정도)을 간접 추정할 수 있어 실무에서 예비 판정지표로 활용됨

LI 범위	흙의 상태	공학적 시사점
LI < 0	고체~반고체	과압밀 경향, 비교적 견고한 지반
0 ≤ LI ≤ 1	소성상태	정규압밀~약간 과압밀, 일반적인 점성토
LI > 1	액성에 근접~예민점토 가능성	교란시 급격한 강도저하 우려, 정밀조사 필요

4. 액성한계 증가시 압축성 증가원리

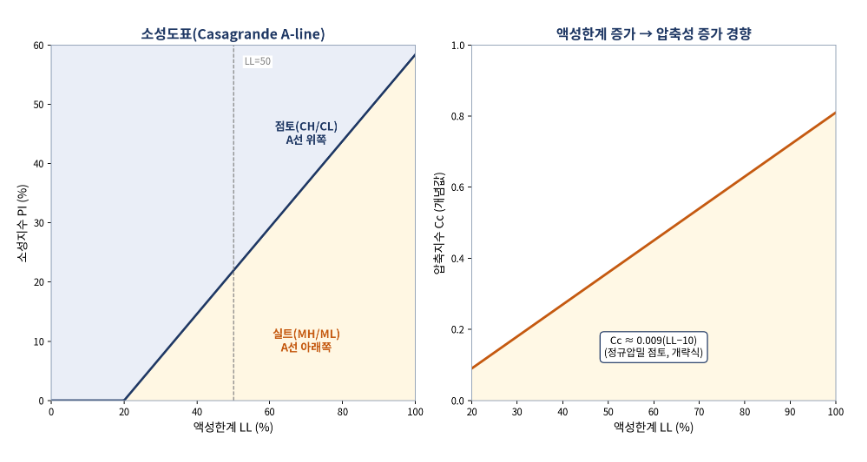

1) 소성도표(Casagrande A-line)를 통한 분류

• 소성도표는 가로축 액성한계(LL), 세로축 소성지수(PI)로 하여 흙을 분류하는 도표로, A선(A-line)을 기준으로 상부는 점토(CL·CH), 하부는 실트·유기질토(ML·MH)로 구분함
• LL=50을 기준으로 저압축성(L)과 고압축성(H)으로 세분하며, 이는 통일분류법(USCS)의 흙 분류기호에 직접 반영됨

2) 액성한계와 압축성의 상관원리

• 액성한계가 크다는 것은 흙이 액성상태로 변하는 데 더 많은 물을 보유할 수 있다는 의미이며, 이는 흙입자의 비표면적이 크고 점토광물 함유량이 많음을 반영함
• 비표면적이 큰 점토광물일수록 간극비가 크고 압축가능한 간극수의 양이 많아 하중 재하시 압밀침하량과 침하속도에 관여하는 압축지수(Cc)가 커지는 경향을 보임
• 실무에서는 LL이 큰 고소성 점토층일수록 압밀침하량이 크고 장기침하 관리가 중요한 지반으로 판단하여 압밀시험 등 정밀조사를 병행함

구분	저소성(LL 작음)	고소성(LL 큼)
점토광물·비표면적	적음 / 작음	많음 / 큼
간극비·보유수분	작음	큼
압축성(Cc)·침하 관리	작음, 일반 관리	큼, 정밀 압밀조사·장기침하 관리 필요

5. 결론

• 아터버그한계(수소액)는 흙의 연경도(고반소액) 4단계를 정량화한 경계값이며, 이로부터 유도되는 PI·LI는 흙의 분류와 자연상태 안정성을 판정하는 핵심지표임
• 답안 작성의 성패는 각 한계의 시험적 정의를 정확히 서술하고, PI=LL−PL·LI=(w−PL)/PI 산정식을 상황에 맞게 적용·해석하는 능력에 달려 있음
• 실무에서는 LL이 큰 고소성 점토일수록 압축성이 커짐을 근거로, 압밀시험을 병행하여 장기침하 관리계획을 수립해야 함

참고 및 출처

• 국가표준인증 e나라 표준인증 — KS F 2303 흙의 액성한계·소성한계 시험방법
• 한국표준정보망(KSSN) — KS F 2303 상세정보

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
