발송배전기술사 서브노트 300제 4번 | 전기력선과 가우스법칙 (전기력선의 성질, 전기력선밀도, 정접수가)

서브노트 300제 · 4번 · 중요도 ★
주제: 전기력선과 가우스법칙 — 전기력선의 성질, 가우스법칙과 전기력선밀도

1. 서론

1) 의의

• 전기력선은 전기장(전계)의 방향과 세기를 눈에 보이듯 나타내기 위해 도입한 가상의 선으로, 전기장을 직관적으로 해석하는 기본 도구임
• 가우스법칙은 임의의 폐곡면을 통과하는 전기력선의 총수가 그 폐곡면 내부 전하량에 비례한다는 법칙으로, 전기력선의 개수와 전계의 세기를 정량적으로 연결함
• 두 개념을 함께 이해하면 점전하·도체구·동축케이블 등 다양한 전하 분포에서 전계를 빠르게 구할 수 있음
• 발송배전 분야에서는 케이블·애자·전극 주변의 전계 집중 해석, 코로나·절연설계의 기초 이론으로 활용되어 반복 출제됨

2) 구성

• 2장에서는 전기력선의 주요 성질을 정리하고, 가우스법칙과 전기력선밀도의 관계를 설명함
• 3장에서는 점전하·도체구 적용 예시와 발송배전 실무 시사점을 결론으로 정리함

2. 전기력선의 성질과 가우스법칙

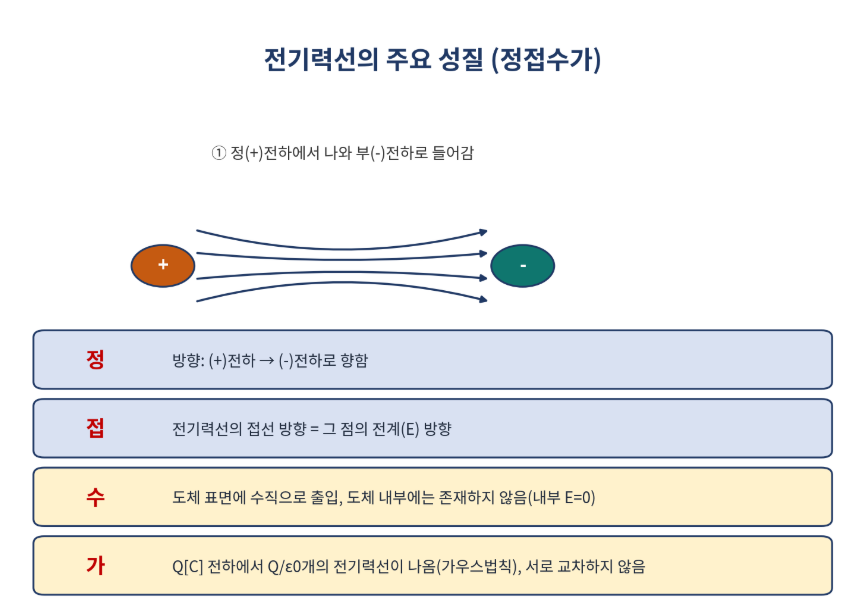

1) 전기력선의 주요 성질

• 전기력선은 정(+)전하에서 나와 부(-)전하로 들어가며, 전기력선의 접선 방향이 그 점의 전계(E) 방향과 일치함
• 도체 표면에는 항상 수직으로 출입하고, 도체 내부에는 전기력선이 존재하지 않음(도체 내부 전계는 0)
• 두 전기력선은 서로 교차하지 않으며, 가우스법칙에 따라 Q[C]의 전하에서는 Q/ε0개의 전기력선이 나옴 (두문자: 정접수가)

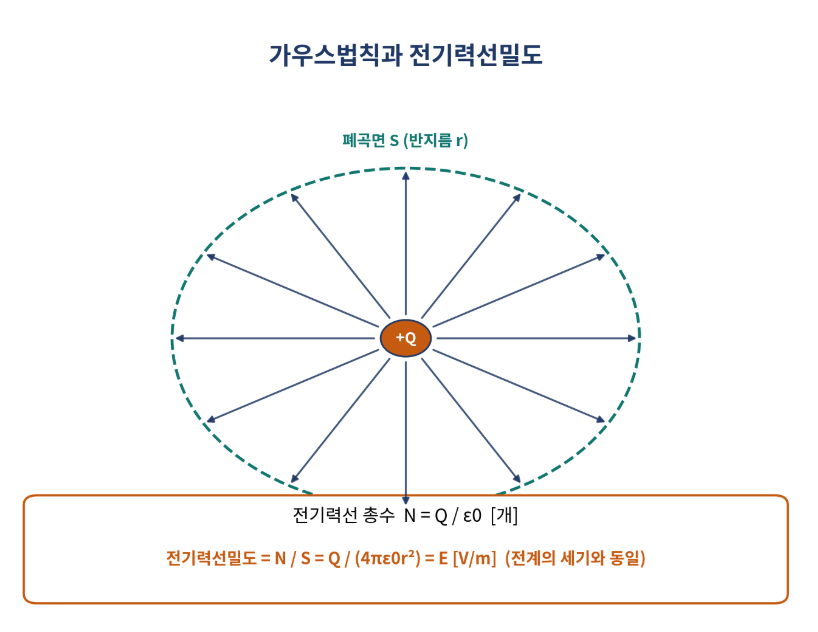

2) 가우스법칙과 전기력선밀도

• 가우스법칙(적분형): 임의의 폐곡면 S를 통과하는 전기력선의 총수는 그 내부 전하량 Q에 비례함 → ∮_S E·dS = Q/ε0
• 전기력선 총수: N = Q/ε0 [개], 전기력선밀도(단위 면적당 전기력선 수) = N/S이며, 이 값은 그 지점의 전계의 세기 E와 같음
• 즉 "전기력선밀도 = 전계의 세기"라는 등가 관계가 성립하여, 전기력선의 조밀한 정도만으로 전계가 강한 영역을 직관적으로 파악할 수 있음

3) 점전하·도체구에 대한 적용

대상	가우스면(S)	전계(E)
점전하 Q	반지름 r인 구면(4πr²)	E = Q/(4πε0r²)
대전 도체구(반지름 a)	도체 외부 r>a인 구면	E = Q/(4πε0r²) (점전하와 동일)
도체 내부	도체 내부 r<a인 구면	E = 0 (내부 전하 없음)

3. 결론

• 전기력선의 성질(정접수가)과 가우스법칙(N=Q/ε0, 전기력선밀도=E)은 전계 해석의 가장 기본적인 도구이며, 서로 분리하지 않고 연결하여 암기해야 함
• 점전하·대전 도체구 문제는 가우스면을 적절히 선택하는 것이 풀이의 핵심이며, 대칭성이 높은 형상일수록 계산이 간단해짐
• 실무적으로는 케이블·애자·전극의 곡률이 작은 부분에서 전기력선이 조밀해져 전계가 집중되는 점을 코로나·절연설계와 연계하여 서술하면 답안의 완성도가 높아짐

참고 및 출처

• 위키백과 - 가우스 법칙
• 위키백과 - 전기력선

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. (본 주제는 전자기학 기본이론으로 별도 법령·수치 기준은 없음)
