1. 서론

1) 의의

• 플레밍의 법칙은 자기장 속에서 전류·힘·운동 세 물리량 사이의 방향 관계를 손가락으로 직관적으로 판별하는 법칙으로, 왼손법칙(전동기 원리)과 오른손법칙(발전기 원리) 두 가지로 구성됨
• 전동기는 "전류를 흘려 힘(회전력)을 얻는" 기기이고, 발전기는 "도체를 움직여 기전력(전류)을 얻는" 기기로, 에너지 변환의 입력과 출력이 서로 반대인 상호 가역적 관계에 있음
• 두 법칙 모두 엄지·검지·중지 세 손가락을 서로 직각으로 펼쳐 방향을 나타내며, 각 손가락이 의미하는 물리량만 다를 뿐 손가락 배치 규칙은 동일함
• 발송배전 분야에서는 전동기·발전기의 회전방향, 유도전동기의 슬립 방향, 동기발전기의 기전력 방향 등을 판별하는 기초 이론으로 빈출됨

2) 구성

• 2장에서는 플레밍의 왼손법칙과 오른손법칙의 손가락 배치와 관계식을 각각 정리하고, 두 법칙을 비교함
• 3장에서는 발송배전 실무 관점의 적용 사례와 시사점을 결론으로 정리함

2. 플레밍의 왼손법칙·오른손법칙의 원리

1) 플레밍의 왼손법칙 (전동기 원리)

• 자기장 내에 놓인 도체에 전류를 흘리면 도체에 힘(전자력)이 작용하는 현상을 설명하는 법칙으로, 전동기의 회전 원리임

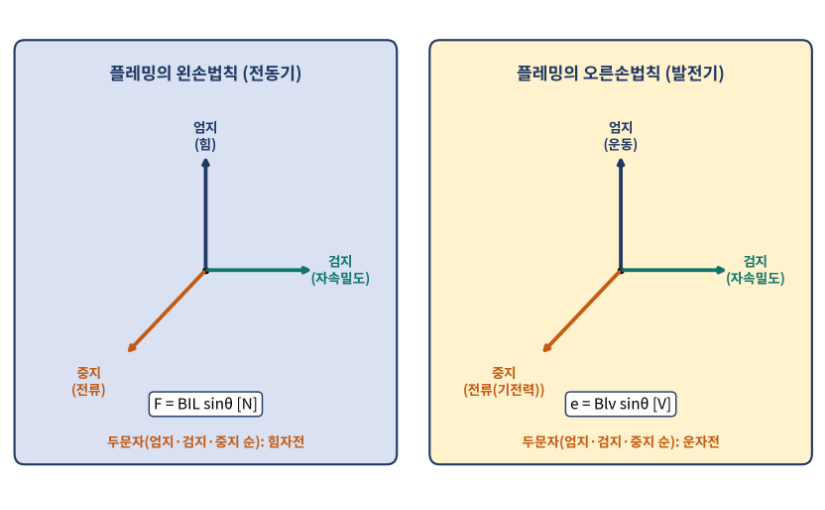

• 왼손의 엄지·검지·중지를 서로 직각으로 펼쳤을 때, 힘(엄지, F) · 자속밀도(검지, B) · 전류(중지, I)의 순서로 대응됨 (두문자: 힘자전)
• 관계식: F = BIL sinθ [N] (B: 자속밀도, I: 전류, L: 도체 길이, θ: B와 I가 이루는 각)

2) 플레밍의 오른손법칙 (발전기 원리)

• 자기장 내에서 도체를 움직이면 도체에 기전력(유도전류)이 발생하는 현상을 설명하는 법칙으로, 발전기의 기전력 유도 원리임
• 오른손의 엄지·검지·중지를 서로 직각으로 펼쳤을 때, 운동방향(엄지, v) · 자속밀도(검지, B) · 전류·기전력 방향(중지, e)의 순서로 대응됨 (두문자: 운자전)
• 관계식: e = Blv sinθ [V] (B: 자속밀도, l: 도체 길이, v: 도체의 운동속도, θ: B와 v가 이루는 각)

3) 왼손법칙과 오른손법칙 비교

구분	왼손법칙	오른손법칙
적용 기기	전동기(모터)	발전기(제너레이터)
에너지 변환	전기 에너지 → 기계 에너지	기계 에너지 → 전기 에너지
엄지	힘(F) — 결과(출력)	운동(v) — 원인(입력)
검지	자속밀도(B)	자속밀도(B)
중지	전류(I) — 원인(입력)	전류·기전력(e) — 결과(출력)
관계식	F = BIL sinθ [N]	e = Blv sinθ [V]

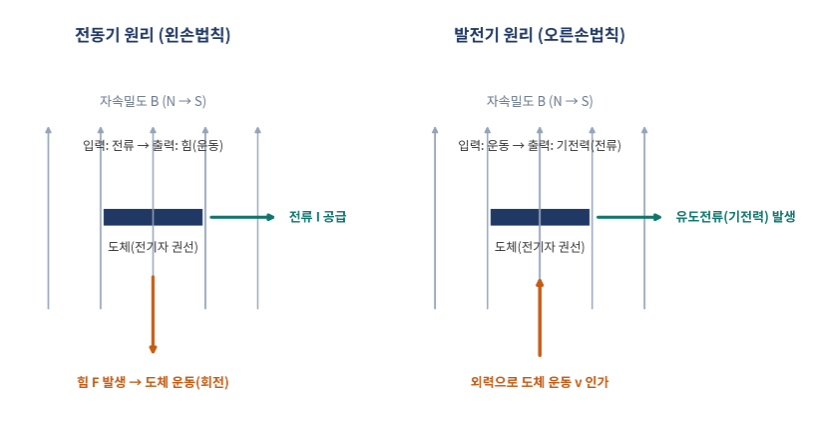

• 두 법칙 모두 검지는 자속밀도(B)로 동일하며, 엄지·중지가 서로 원인과 결과 관계로 뒤바뀐 구조임 — 전동기는 "전류를 넣어 힘을 얻고", 발전기는 "운동을 주어 전류를 얻는" 상호 가역적 관계임

3. 결론

• 플레밍의 법칙은 왼손(힘자전, 전동기)과 오른손(운자전, 발전기)으로 구분되며, 검지(자속밀도)는 공통이고 엄지·중지의 원인·결과만 서로 바뀌는 구조로 이해하면 혼동이 줄어듦
• F=BIL sinθ와 e=Blv sinθ는 발송배전기술사 계산문제의 기초 공식으로, 각도(θ) 조건 변화에 따른 값 계산 여부를 함께 대비해야 함
• 실무적으로는 전동기·발전기의 회전방향 판별, 동기기의 기전력 방향, 유도기의 슬립 방향 해석 등에 응용하여 서술하면 답안의 완성도가 높아짐
