발송배전기술사 서브노트 300제 1번 | 맥스웰방정식과 변위전류 (맥스웰방정식, 변위전류, 앙페르법칙, 가가패앙)

서브노트 300제 · 1번 · 중요도 ★
주제: 맥스웰방정식과 변위전류 — 맥스웰방정식 4가지, 변위전류의 도입배경, 변위전류밀도 계산

1. 서론

1) 의의

• 맥스웰방정식은 전기장과 자기장의 상호관계를 4개의 방정식으로 통합·정리한 전자기학의 기본 방정식임
• 기존 앙페르법칙은 정상전류(시간에 따라 변하지 않는 전류)에서만 성립하고, 콘덴서처럼 도체가 단절된 구간이 있는 회로에서는 모순이 발생함
• 맥스웰은 이 모순을 해결하기 위해 변위전류 개념을 도입하였고, 이를 통해 전자기파의 존재를 이론적으로 예측하는 데까지 전자기학을 완성시켰음
• 발송배전 분야에서는 코로나·뇌서지·전자유도장해 등 시변 전자기장이 관계된 현상을 이해하는 이론적 토대가 되므로 기술사 시험에서 반복 출제됨

2) 구성

• 2장에서는 맥스웰방정식 4가지를 정리하고, 앙페르법칙의 모순과 변위전류 도입배경을 설명함
• 3장에서는 변위전류의 정의와 변위전류밀도 계산식을 유도하고, 전도전류와 비교함
• 4장에서는 발송배전 실무 관점에서의 시사점을 결론으로 정리함

2. 맥스웰방정식 4가지와 변위전류의 도입배경

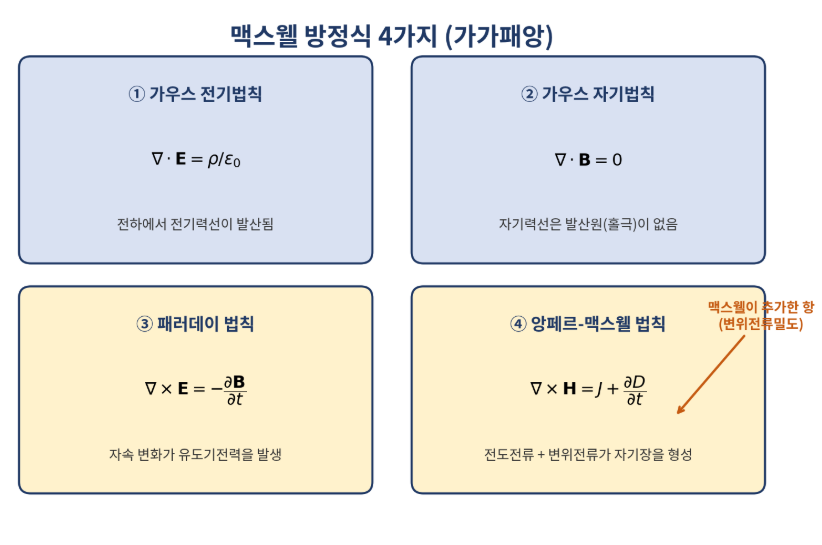

1) 맥스웰방정식 4가지 요약

• 맥스웰방정식은 가우스 전기법칙, 가우스 자기법칙, 패러데이 법칙, 앙페르-맥스웰 법칙 4가지로 구성됨 (두문자: 가가패앙)

구분	방정식	의미
① 가우스 전기법칙	∇·E = ρ/ε₀	전하에서 전기력선이 발산됨
② 가우스 자기법칙	∇·B = 0	자기력선은 발산원(홀극)이 없어 폐회로를 이룸
③ 패러데이 법칙	∇×E = -∂B/∂t	자속의 시간적 변화가 유도기전력(회전전기장)을 발생시킴
④ 앙페르-맥스웰 법칙	∇×H = J + ∂D/∂t	전도전류(J) + 변위전류(∂D/∂t)가 자기장을 형성함

2) 앙페르법칙의 모순과 변위전류의 도입

• 기존 앙페르법칙(∇×H = J)은 폐곡면을 어떻게 잡느냐에 따라 결과가 달라지는 모순이 있음

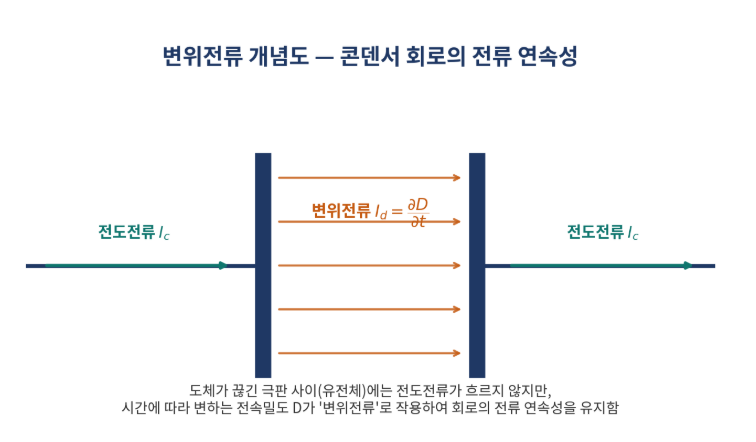

• 예를 들어 콘덴서가 충전되는 회로에서, 도선을 지나는 폐곡면을 잡으면 전류 J가 존재하지만, 극판 사이(유전체)를 지나는 폐곡면을 잡으면 전도전류가 0이 되어 두 결과가 불일치함
• 맥스웰은 이 불일치를 해소하기 위해 전속밀도 D의 시간적 변화율(∂D/∂t)을 '변위전류밀도'로 정의하여 앙페르법칙에 추가하였음
• 그 결과 도체 구간에서는 전도전류가, 유전체(극판 사이) 구간에서는 변위전류가 자기장을 만드는 역할을 대신하여 회로 전체의 전류 연속성이 성립함

3) 변위전류 도입의 의의

• 변위전류항의 추가로 패러데이 법칙(시변 자기장 → 전기장)과 앙페르-맥스웰 법칙(시변 전기장 → 자기장)이 대칭을 이루게 되어, 전자기장이 서로를 유도하며 공간을 전파하는 전자기파의 존재가 이론적으로 유도됨
• 이는 이후 헤르츠의 실험으로 검증되었으며, 무선통신·전력계통의 서지(진행파)·코로나 방전 등 시변 전자계 현상을 해석하는 이론적 기초가 됨

3. 변위전류의 개념과 전류밀도 계산

1) 변위전류의 정의

• 변위전류(displacement current)는 실제 전하의 이동(전도)이 아니라, 시간에 따라 변화하는 전속밀도 D에 의해 마치 전류가 흐르는 것과 같은 효과가 나타나는 가상의 전류임
• 변위전류밀도는 J_d = ∂D/∂t [A/m²]로 정의되며, 콘덴서 극판처럼 유전체로 절연된 구간에서 자기장을 형성하는 원인이 됨

2) 변위전류밀도 계산식 유도

• 평행평판 콘덴서(극판면적 A, 유전율 ε)에 교류전압 v(t)=Vm·sinωt를 인가하는 경우로 전개하면 다음과 같음
• 전속밀도: D = εE = ε·v(t)/d (d는 극판 간격)
• 변위전류밀도: J_d = ∂D/∂t = (ε/d)·∂v(t)/∂t = (εωVm/d)·cosωt
• 변위전류: I_d = J_d·A = ωC·Vm·cosωt (C = εA/d, 정전용량)
• 즉 콘덴서에 흐르는 전류는 전도전류 없이도 변위전류만으로 설명되며, 그 크기는 정전용량 C와 각주파수 ω에 비례함 — 이는 콘덴서의 충전전류 계산식(I=ωCV)과 정확히 일치함

3) 전도전류와 변위전류 비교

구분	전도전류	변위전류
발생 원인	자유전자(전하)의 실제 이동	전속밀도 D의 시간적 변화
흐르는 매질	도체(금속 등)	유전체·진공(전하 이동 없음)
직류(DC)에서	정상 전류로 계속 흐름	전속밀도가 일정하면 0(발생하지 않음)
자기장 형성 여부	형성함	형성함(전도전류와 동등하게 취급)

4. 결론

• 맥스웰방정식 4가지(가가패앙) 중 앙페르-맥스웰 법칙에 변위전류항이 추가되어 전류 연속성과 전자기장의 대칭성이 완성됨
• 변위전류는 유전체 구간에서 J_d=∂D/∂t로 정의되며, 콘덴서의 충전전류(I=ωCV) 계산과 직결되므로 수치계산형 문제 대비가 필요함
• 실무적으로는 전자기파·서지·코로나 등 시변 전자계 현상의 이론적 배경으로 연결지어 서술하면 답안의 완성도가 높아짐

참고 및 출처

• 위키백과 - 맥스웰 방정식
• 위키백과 - 변위전류

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. (본 주제는 전자기학 기본이론으로 별도 법령·수치 기준은 없음)
