소방기술사 서브노트 400제 15번 | 이상기체 상태방정식과 기체법칙 (보일샤를게이뤼삭, 차동식감지기)

서브노트 400제 · 15번 · 중요도 ★★★
주제: 이상기체 상태방정식과 기체법칙 — 상태방정식 유도, Boyle·Charles·이상기체 운동론, 열감지기와 샤를의 법칙

1. 서론

1) 의의

• 이상기체 상태방정식(PV=nRT)은 압력·부피·온도·몰수 사이의 관계를 나타내는 기본 식으로, 연소·소화설비 설계에서 기체의 거동을 예측하는 데 활용되는 이론적 토대임
• 이 식은 보일·샤를·게이뤼삭의 개별 기체법칙이 결합되어 완성되며, 실제로는 차동식 열감지기와 같은 소방설비의 작동원리에도 직접 응용됨
• 본 주제는 상태방정식의 유도, Boyle·Charles의 법칙과 이상기체 운동론, 열감지기와 샤를의 법칙 3가지로 정리함

2) 구성

• 2장에서는 이상기체 상태방정식의 유도과정을 다룸
• 3장에서는 보일·샤를·게이뤼삭의 법칙과 이상기체 운동론의 5가지 가정을 다룸
• 4장에서는 차동식 열감지기에 적용된 샤를의 법칙을 다룸

2. 이상기체 상태방정식의 유도

1) 보일-샤를의 결합법칙

• 온도가 일정할 때 압력과 부피는 반비례한다는 보일의 법칙(PV=일정)과, 압력이 일정할 때 부피는 절대온도에 비례한다는 샤를의 법칙(V/T=일정)을 결합하면 PV/T=일정이라는 결합기체법칙이 성립함

2) 아보가드로 법칙과의 결합

• 같은 온도·압력에서 같은 부피의 기체는 같은 몰수(n)를 갖는다는 아보가드로 법칙을 결합기체법칙에 대입하면, 비례상수가 몰수(n)와 기체상수(R)의 곱으로 표현됨

3) 이상기체 상태방정식의 완성

• 이를 정리하면 PV=nRT(P:압력, V:부피, n:몰수, R:기체상수, T:절대온도)라는 이상기체 상태방정식이 완성됨

3. Boyle·Charles의 법칙과 이상기체 운동론

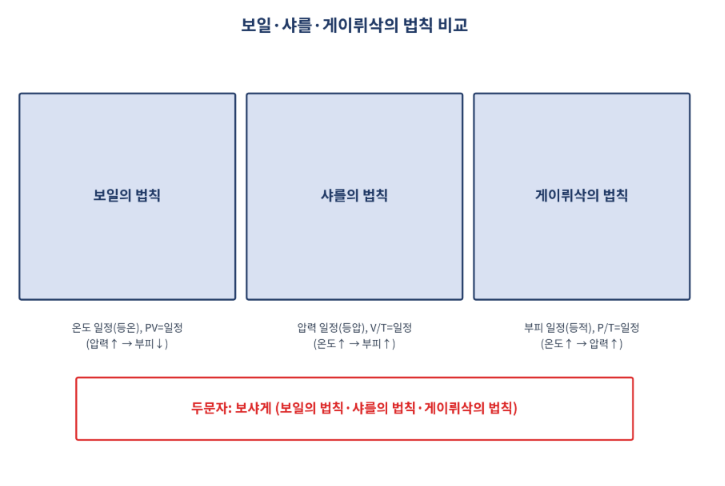

1) 보일·샤를·게이뤼삭의 법칙

• 보일의 법칙(등온)은 압력이 오르면 부피가 줄고, 샤를의 법칙(등압)은 온도가 오르면 부피가 늘며, 게이뤼삭의 법칙(등적)은 온도가 오르면 압력이 오름
• 세 법칙은 두문자로 보샤게(보일의 법칙·샤를의 법칙·게이뤼삭의 법칙)로 암기함

2) 이상기체 운동론의 5가지 가정

• ① 기체분자는 부피가 없는 점질량으로 간주함
• ② 분자 간 인력·반발력이 없음
• ③ 분자는 무작위 직선운동을 하며 용기벽과 완전탄성충돌함
• ④ 분자의 평균 운동에너지는 절대온도에 비례함
• ⑤ 분자의 충돌시간은 극히 짧아 무시할 수 있음
• 5가지 가정은 두문자로 점무돌온시(점질량·무상호작용·완전탄성충돌·온도비례·순간충돌)로 암기함

3) 이상기체와 실제기체의 차이

• 실제기체는 분자 자체의 부피와 분자 간 인력이 존재하므로, 저온·고압 조건에서 이상기체와의 편차가 커짐

4. 열감지기와 샤를의 법칙

1) 차동식 스포트형 감지기의 구조

• 차동식 스포트형 감지기(공기팽창식)는 공기실, 다이아프램, 리크구멍, 접점으로 구성되며, 공기실이 열을 받아들이는 역할을 함

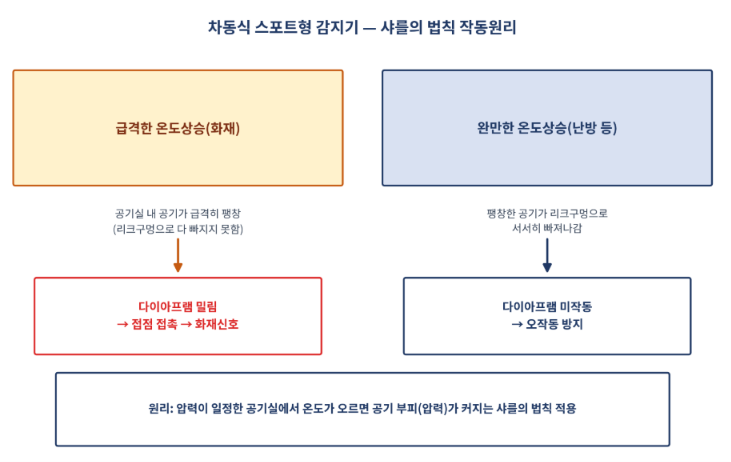

2) 샤를의 법칙에 따른 작동원리

• 화재로 급격한 온도상승이 발생하면 공기실 내 공기가 빠르게 팽창하며, 이 팽창한 공기가 리크구멍으로 미처 빠져나가지 못해 다이아프램을 밀어 접점을 접촉시켜 화재신호를 발생시킴

3) 리크구멍의 역할과 오작동 방지

• 난방 등으로 인한 완만한 온도상승 시에는 팽창한 공기가 리크구멍으로 서서히 빠져나가 다이아프램이 작동하지 않으므로, 리크구멍은 비화재 상황의 오작동을 방지하는 핵심 요소임

5. 결론

• 이상기체 상태방정식(PV=nRT)은 보샤게(보일·샤를·게이뤼삭의 법칙)와 아보가드로 법칙의 결합으로 유도되며, 그 이론적 배경은 점무돌온시(이상기체 운동론 5가정)임
• 이 원리는 차동식 열감지기의 작동원리(급격한 온도상승 시 공기 팽창)로 실무에 직접 응용되며, 리크구멍 설계가 오작동 방지의 성패 요인임
• 실무적으로는 감지기 선정·점검 시 리크구멍의 막힘 여부를 확인해 오작동·지연 작동을 예방할 것을 권장함

참고 및 출처

• 국가법령정보센터
• 소방청
• 한국산업안전보건공단(KOSHA)

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것.
