소방기술사 서브노트 400제 22번 | 전도와 열관성 (TRP, 열침투시간, 다층벽열통과율, 단열재)

서브노트 400제 · 22번 · 중요도 ★★★★★
주제: 전도와 열관성 — 열관성·TRP·열침투시간, 다층벽 열저항·열통과율, 단열재 열전도율·종류

1. 서론

1) 의의

• 전도는 고체 내부의 열전달을 설명하는 기본 메커니즘이며, 재료의 열관성(kρc)은 점화 용이성을 좌우하는 핵심 물성값으로 화재공학의 중요한 평가지표임
• 건축물의 다층벽은 각 층의 열저항을 직렬로 합산해 열통과율을 산정하며, 이는 단열재 선정과 직결됨
• 본 주제는 열관성·TRP·열침투시간, 다층벽 열저항·열통과율, 단열재 열전도율·종류 3가지로 정리함

2) 구성

• 2장에서는 열관성·TRP·열침투시간의 개념과 점화시간 관계를 다룸
• 3장에서는 다층벽의 열저항 직렬모델과 열통과율 산정을 다룸
• 4장에서는 단열재의 종류별 열전도율과 화재안전 특성을 다룸

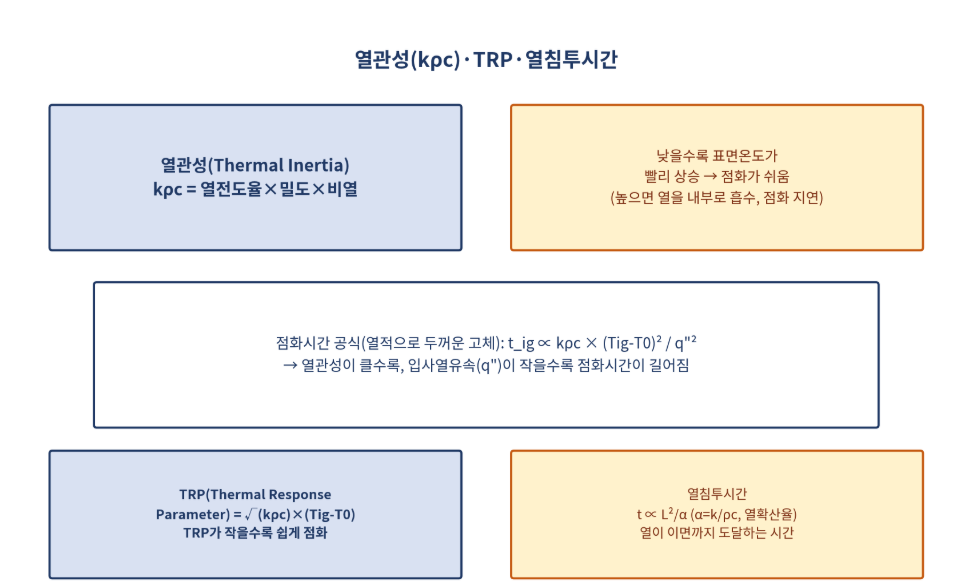

2. 열관성·TRP·열침투시간

1) 열관성(Thermal Inertia)의 개념

• 열관성(kρc)은 열전도율(k)·밀도(ρ)·비열(c)의 곱으로 정의되며, 값이 낮을수록 표면온도가 빨리 상승하여 점화가 쉽고, 값이 높을수록 열이 재료 내부로 흡수되어 점화가 지연됨

2) 점화시간 공식과 TRP

• 열적으로 두꺼운 고체의 점화시간은 t_ig∝kρc×(Tig-T0)²/q"²로 표현되며, 열관성이 클수록·입사열유속(q")이 작을수록 점화시간이 길어짐
• TRP(Thermal Response Parameter)는 √(kρc)×(Tig-T0)로 정의되는 재료의 난연성 평가지표로, 콘칼로리미터 등 시험에서 TRP가 작을수록 쉽게 점화되는 재료로 평가됨

3) 열침투시간

• 열침투시간은 한쪽 표면에 가해진 열이 재료 이면까지 도달하는 데 걸리는 시간으로 t∝L²/α(L:두께, α=k/ρc 열확산율)로 나타내며, 노출시간 대비 재료가 열적으로 두꺼운지 얇은지를 판단하는 기준이 됨

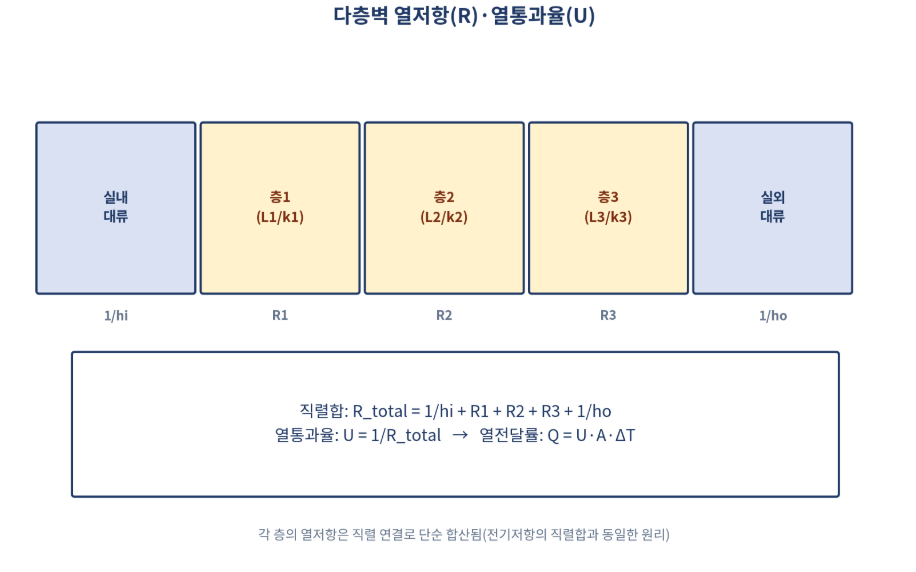

3. 다층벽 열저항·열통과율

1) 층별 열저항의 직렬 합산

• 다층벽의 각 층은 열저항 R=L/k(두께/열전도율)로 계산되며, 실내외 대류저항(1/h)을 포함한 전체 열저항은 각 층의 저항을 단순히 더한 직렬합(R_total=ΣR)으로 구함(전기저항의 직렬합과 동일한 원리)

2) 열통과율과 열전달률

• 열통과율(U)은 전체 열저항의 역수(U=1/R_total)로 정의되며, 최종 열전달률은 Q=U·A·ΔT(A:면적, ΔT:온도차)로 산정함

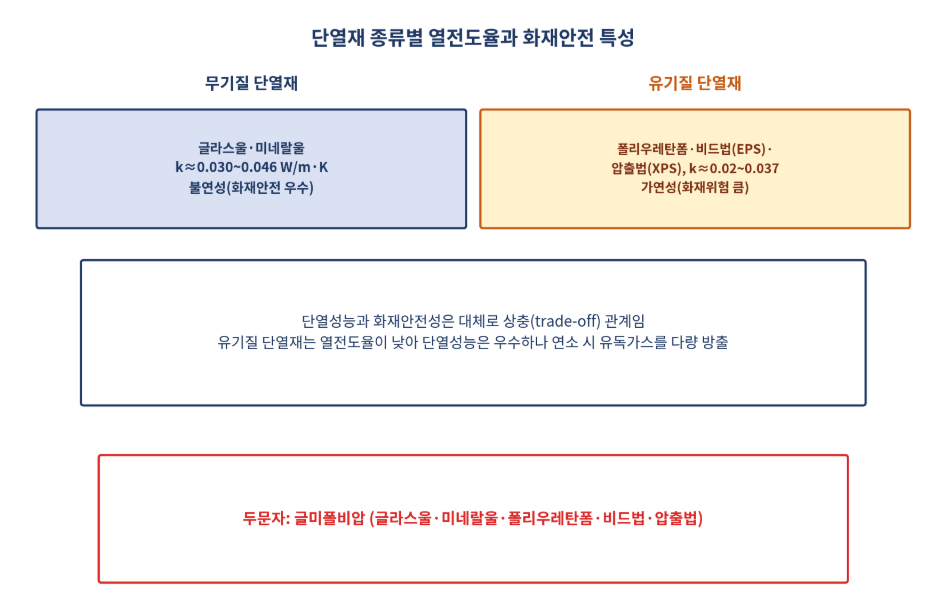

4. 단열재 열전도율·종류

1) 무기질·유기질 단열재의 구분

• 무기질 단열재(글라스울·미네랄울)는 열전도율이 약 0.030~0.046W/m·K 수준이며 불연성으로 화재안전성이 우수하고, 유기질 단열재(폴리우레탄폼·비드법 EPS·압출법 XPS)는 약 0.02~0.037W/m·K로 단열성능은 대체로 우수하나 가연성이 커 화재위험이 큼
• 5가지 대표 단열재는 두문자로 글미폴비압(글라스울·미네랄울·폴리우레탄폼·비드법·압출법)으로 암기함

2) 단열성능과 화재안전성의 상충관계

• 유기질 단열재는 열전도율이 낮아 단열성능이 우수하지만, 연소 시 다량의 유독가스를 방출하는 특성이 있어 단열성능과 화재안전성은 대체로 상충(trade-off) 관계를 가지므로, 용도별로 적절한 재료를 선정하는 것이 중요함

5. 결론

• 열관성(kρc)이 낮을수록 점화가 쉬우며, TRP·열침투시간은 이를 정량적으로 평가하는 지표임
• 다층벽은 각 층 열저항의 직렬합으로 열통과율을 산정하고, 단열재는 무기질(화재안전 우수)과 유기질(단열성능 우수)의 글미폴비압 상충관계를 이해하는 것이 성패 요인임
• 실무적으로는 건축물 용도와 화재위험도에 따라 단열재 종류를 선정하고, 열관성이 낮은 마감재의 점화위험을 함께 고려할 것을 권장함

참고 및 출처

• 국가법령정보센터
• 소방청
• 한국산업안전보건공단(KOSHA)

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. 단열재별 열전도율 수치는 제품·시험조건에 따라 달라질 수 있으며, 건축법령상 단열재 등급·기준은 최신 자료로 재확인할 것.
