소방기술사 서브노트 400제 23번 | 복사열전달 (Stefan-Boltzmann법칙, 형태계수, 복사쉴드)

서브노트 400제 · 23번 · 중요도 ★★★
주제: 복사열전달 — 복사에너지·방사율, 형태계수, 복사쉴드·정치시간(차폐)

1. 서론

1) 의의

• 복사열전달은 매질 없이 전자기파로 열이 전달되는 메커니즘으로, 화재 간 연소확대(인접건물 화재확산)를 평가하는 핵심 이론임
• 복사열의 세기는 Stefan-Boltzmann 법칙으로, 두 표면 간 복사 도달 비율은 형태계수로, 복사열을 차단하는 기법은 복사쉴드로 각각 설명됨
• 본 주제는 복사에너지·방사율, 형태계수, 복사쉴드·정치시간(차폐) 3가지로 정리함

2) 구성

• 2장에서는 복사에너지의 Stefan-Boltzmann 법칙과 방사율을 다룸
• 3장에서는 형태계수의 개념과 특성을 다룸
• 4장에서는 복사쉴드의 차폐원리와 정치시간을 다룸

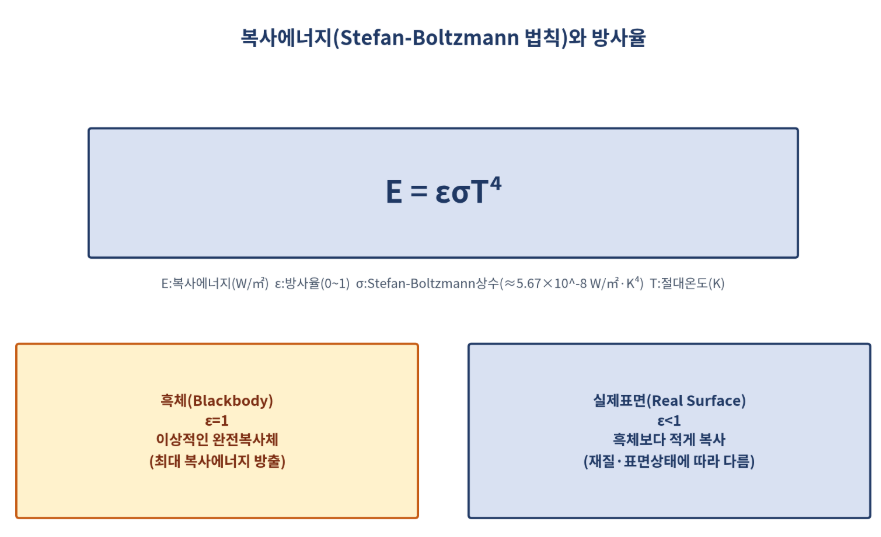

2. 복사에너지·방사율

1) Stefan-Boltzmann 법칙

• 복사에너지는 E=εσT⁴로 표현되며, ε는 방사율(0~1), σ는 Stefan-Boltzmann 상수(약 5.67×10^-8 W/㎡·K⁴), T는 절대온도로, 복사에너지는 절대온도의 4제곱에 비례해 급격히 증가함

2) 방사율의 의미

• 방사율(ε)은 같은 온도에서 흑체(이상적인 완전복사체, ε=1) 대비 실제표면이 복사하는 에너지의 비율로, 재질·표면상태에 따라 0~1 사이 값을 가지며 화염·고온가스의 복사열 세기를 평가하는 데 사용됨

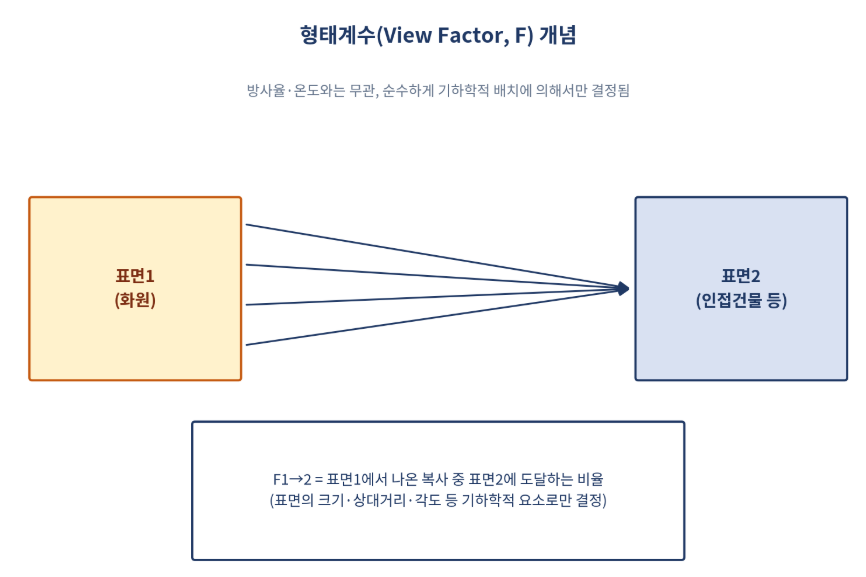

3. 형태계수

1) 형태계수의 정의

• 형태계수(View Factor, F)는 한 표면에서 나온 복사에너지 중 다른 표면에 도달하는 비율을 나타내며, 표면의 크기·상대거리·각도 등 순수한 기하학적 요소로만 결정되고 방사율·온도와는 무관함

2) 소방실무에서의 활용

• 형태계수는 화원과 인접건물(목표물) 사이의 거리·배치에 따른 복사열 노출 정도를 정량적으로 산정하는 데 활용되며, 이를 통해 건축물 간 화재안전 이격거리를 산정하는 근거가 됨

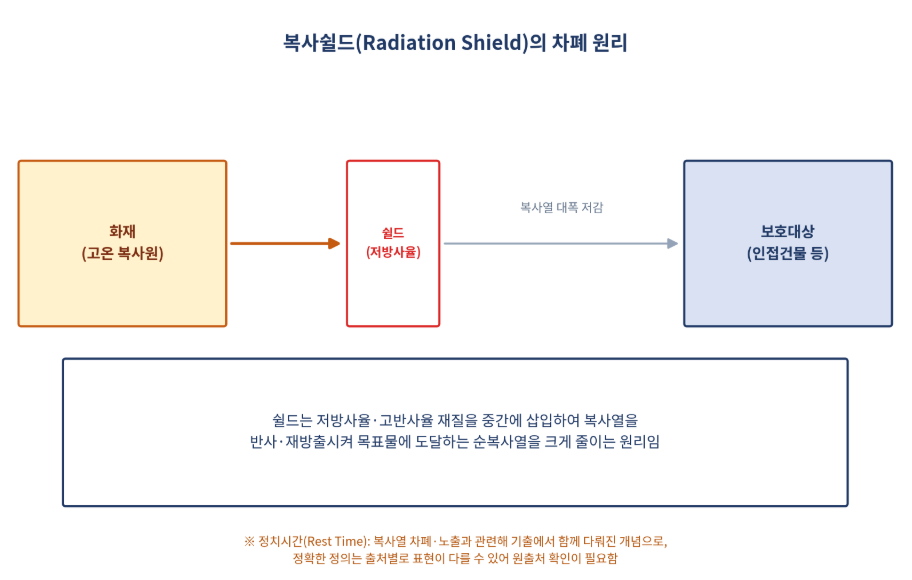

4. 복사쉴드·정치시간(차폐)

1) 복사쉴드(Radiation Shield)의 원리

• 복사쉴드는 저방사율·고반사율 재질의 얇은 판을 열원과 보호대상 사이에 삽입하여 복사열을 반사·재방출시킴으로써, 목표물에 도달하는 순복사열을 크게 줄이는 차폐기법임

2) 정치시간(Rest Time)과 차폐의 연관성

• 정치시간(Rest Time)은 복사열 차폐·노출과 관련해 기출에서 함께 다뤄진 개념으로, 복사열에 노출되는 시간 관리와 차폐설계가 함께 검토되어야 함을 시사함(정확한 정의는 출처에 따라 표현이 다를 수 있어 원출처 확인 필요)

3) 소방실무에서의 적용

• 인접건물 간 화재확산 방지를 위한 방화셔터·방화벽, 소방대원의 근접 방열복 등은 모두 복사쉴드의 원리를 응용한 실무 적용 사례임

5. 결론

• 복사에너지는 Stefan-Boltzmann 법칙(E=εσT⁴)으로 절대온도의 4제곱에 비례해 산정되며, 형태계수는 기하학적 배치만으로 두 표면 간 복사 도달 비율을 결정함
• 복사쉴드는 저방사율 재질로 순복사열을 저감하는 원리이며, 이를 노출시간 관리(정치시간)와 함께 고려하는 것이 화재확산 방지설계의 성패 요인임
• 실무적으로는 건축물 간 이격거리 산정과 방화셔터·방열복 등 차폐설비 설계 시 형태계수와 복사쉴드 원리를 함께 반영할 것을 권장함

참고 및 출처

• 국가법령정보센터
• 소방청
• 한국산업안전보건공단(KOSHA)

※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. "정치시간(Rest Time)"의 정확한 정의는 본문에서 일반화해 서술했으며, 원출처(기출문제 해설 등)로 재확인이 필요함.
