서브노트 30번 · 자재 승인·검수·중점관리
핵심 키워드 : 자재공급원 승인 · 견본·Mock-up · 공장 검수 · 현장 반입 검수 · 부적합 자재 처리 · 단계별 검사방법 · 철근콘크리트공사와 철골공사 중점관리 비교 · 수목 자재 검수(H·W·B·R)
1. 개요
1) 건축물의 품질은 사용 자재의 품질에서 출발하므로, 주요 자재는 승인–제작–반입–보관–시공의 전 단계에서 체계적으로 검사·관리해야 한다.
2) 공사 종류에 따라 품질을 좌우하는 관리 포인트가 다르며, 현장 습식 공사인 철근콘크리트공사와 공장 제작 건식 공사인 철골공사는 중점관리 대상이 뚜렷하게 구별된다.
3) 조경 수목처럼 살아 있는 자재는 규격뿐 아니라 수세·뿌리분 상태까지 검수해야 하므로 일반 자재와 다른 검수요령이 필요하다.

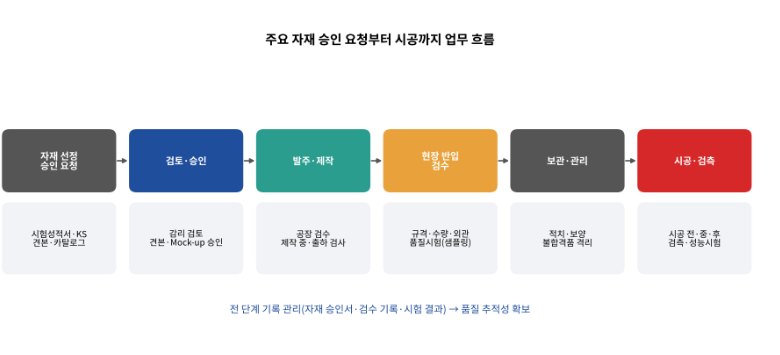

2. 주요 자재 승인 요청부터 시공까지 업무 흐름
1) 업무 흐름
① 자재 선정 및 승인 요청 : 시공자가 설계도서 규격에 맞는 자재를 선정하여 자재공급원 승인 요청(시험성적서, KS 인증서, 카탈로그, 견본, 납품 실적 첨부)
② 검토·승인 : 감리자가 규격·성능 적합성을 검토하고, 마감재 등은 견본·Mock-up으로 승인
③ 발주·제작 : 공장 제작품은 제작 단계 검수(공장 입회 검사)
④ 현장 반입 검수 : 규격·수량·외관·서류 확인 및 품질시험
⑤ 보관·관리 : 자재별 적치 기준, 보양, 불합격품 격리
⑥ 시공·검측 : 시공 전·중·후 검측 및 성능시험
2) 단계별 검사방법
| 단계 | 검사방법 | 예시 |
|---|---|---|
| 승인 | 서류 검토(성적서·인증), 견본 확인, Mock-up 시공·성능시험 | 커튼월 Mock-up 시험, 타일 견본 |
| 제작 | 공장 입회 검사, 제작 중 검사, 출하 전 검사(ITP 기준) | 철골·PC 부재 공장 검수 |
| 반입 | 규격·수량·외관 검수, 서류 대조, 시료 채취 품질시험 | 레미콘 슬럼프·공기량, 철근 인장시험 |
| 시공 | 시공 전 검측, 시공 중 확인, 시공 후 성능시험 | 고장력볼트 조임 검사, 방수 담수시험 |
(승제반시)

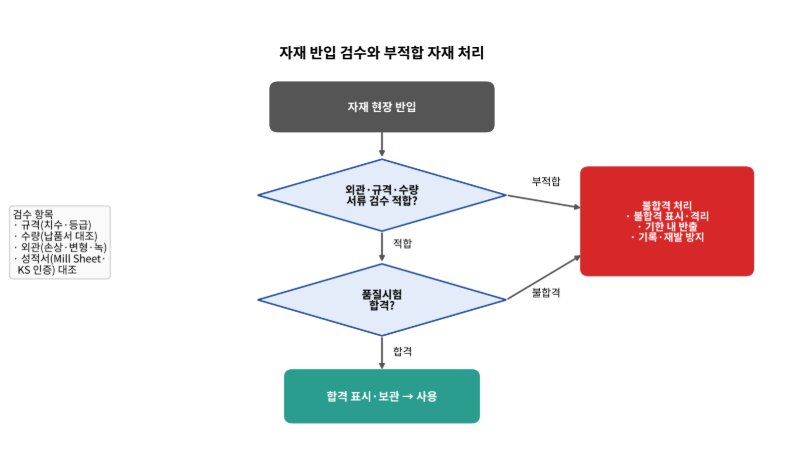

3) 현장 반입 검수와 부적합 자재 처리
① 반입 검수 항목
· 규격 : 치수·두께·강도 등급 등 승인 규격과 일치 여부
· 수량 : 납품서·송장과 실제 수량 대조
· 외관 : 손상·변형·녹·오염 여부
· 성적서 : 시험성적서·Mill Sheet·KS 인증과 실물(Heat No. 등) 대조
(규수외성)
② 품질시험 : 관련 기준에 따라 시료를 채취하여 현장시험실 또는 외부 시험기관에서 시험
③ 부적합 자재 처리 : 불합격 표시 및 격리 보관 → 정해진 기한 내 현장 반출 → 처리 결과 기록 → 공급원 시정 요구 및 재발 방지
3. 철근콘크리트공사와 철골공사의 중점관리방안 비교
1) 공정 특성
① 철근콘크리트공사 : 현장에서 거푸집·철근·콘크리트를 조합하는 습식 공사로, 품질이 현장 작업과 양생 조건에 크게 좌우
② 철골공사 : 공장에서 제작한 부재를 현장에서 조립하는 건식 공사로, 공장 제작 품질과 현장 세우기 정밀도·접합 품질이 핵심
2) 중점관리방안 비교
| 구분 | 철근콘크리트공사 | 철골공사 |
|---|---|---|
| 자재 | 레미콘 배합·운반시간, 철근 규격·인장강도 | 강재 Mill Sheet, 고장력볼트·용접재료 품질 |
| 공정 | 층별 사이클 공정, 양생 기간·탈형 시기 | 공장 제작–운반–세우기 연계, 양중 계획 |
| 품질 | 타설·다짐·양생, 피복두께, 균열·재료분리 방지 | 공작도 검토, 용접 비파괴검사, 볼트 조임, 세우기 정밀도, 도장·내화피복 |
| 안전 | 거푸집·동바리 붕괴, 타설 중 측압 | 고소 추락·낙하물, 세우기 중 자립도·도괴 |
| 환경 | 소음·분진, 레미콘 세척수, 폐기물 | 용접 흄·불티, 도장 유해물질 |
3) 공사별 핵심 관리 포인트
① 철근콘크리트 : 거푸집(동바리 안전·정밀도) → 철근(배근·피복·이음) → 콘크리트(타설·다짐) → 양생(습윤·온도·균열)
(거철콘양)
② 철골 : 제작(공작도·공장 검수) → 운반(변형 방지) → 세우기(정밀도·자립도) → 접합(용접·볼트) → 도장·내화피복
(제운세접도)
4. 수목 자재 검수

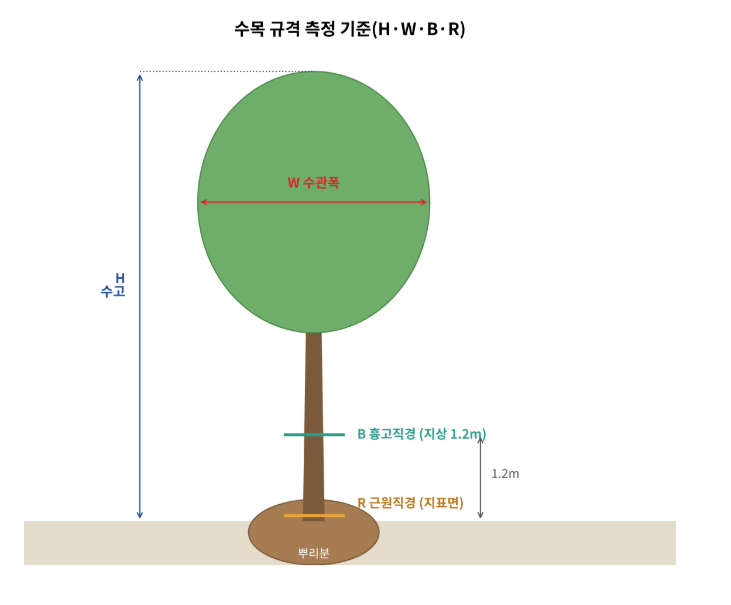

1) 수목 규격 측정 기준
① 수고(H) : 지표면에서 수관 정상까지의 수직 높이
② 수관폭(W) : 수관 투영면의 최대 폭(양 방향 평균)
③ 흉고직경(B) : 지표면에서 1.2m 높이의 줄기 직경
④ 근원직경(R) : 지표면 부위의 줄기 직경
(수수흉근)
2) 검수 시 고려사항
① 규격 : 수종·규격이 설계도서와 일치하는지 확인(H·W·B·R 실측)
② 수세 : 수형의 균형, 잎·가지의 생육 상태, 고사지·상처 여부
③ 뿌리분 : 뿌리분 크기 적정성, 결속 상태, 깨짐·건조 여부
④ 병충해 : 병해충 감염 여부, 줄기·잎의 이상 징후
(규세분병)
⑤ 그 밖에 재배지 환경과 식재지의 기후 적응성, 이식 적기, 운반 중 손상·건조 방지 조치를 고려한다.
3) 검수요령
① 반입 당일 감리자 입회하에 검수하고, 반입 당일 식재를 원칙으로 함(불가피 시 가식)
② 규격은 측정 기준에 따라 실측하고 표본 수목은 사진·기록으로 남김
③ 운반 시 수피·가지 보호, 증산억제제 살포·차광 등 수분 손실 방지 확인
④ 규격 미달, 수세 불량, 뿌리분 파손 수목은 불합격 처리 후 즉시 반출·교체
⑤ 식재 후 활착 여부를 확인하고 하자보수 기간 동안 고사 수목 교체 관리
5. 결론
1) 주요 자재는 승인–제작–반입–시공의 단계별 검사와 기록 관리로 품질 추적성을 확보하고, 부적합 자재는 격리·반출 절차를 철저히 이행해야 한다.
2) 철근콘크리트공사는 현장 시공·양생 품질, 철골공사는 공장 제작 품질과 세우기·접합 정밀도에 관리 역량을 집중해야 한다.
3) 향후 RFID·QR 기반 자재 이력관리와 BIM 연계 검수 시스템을 도입하여 자재 관리의 정확성과 효율을 높여야 한다.
