서브노트 400제 · 27번 · 중요도 ★★★★
주제: 플래시오버 영향인자와 예측 — 정의·억제·영향인자, McCaffrey 공식, 예측 계산식, 수치모델링 요소
주제: 플래시오버 영향인자와 예측 — 정의·억제·영향인자, McCaffrey 공식, 예측 계산식, 수치모델링 요소
1. 서론
1) 의의
- 플래시오버(Flashover)는 실내화재 성장기 말에 가연물 전체가 동시에 발화하는 현상으로, 발생 이후 급격한 온도상승과 대량의 연소가스 생성으로 인명피해·구조위험이 급격히 커지는 화재성상의 변곡점임
- 플래시오버를 유발하는 주요 영향인자를 파악하고 그 발생시점을 예측공식·수치모델링으로 사전에 평가하는 것은 피난안전설계·소방대 전술 수립의 핵심 자료가 됨
- 본 주제는 플래시오버의 정의·영향인자, 플래시오버 예측 공식, 플래시오버 수치모델링 요소 3가지로 정리함
2) 구성
- 2장에서는 플래시오버의 정의와 영향인자·억제대책을 다룸
- 3장에서는 McCaffrey 공식을 비롯한 플래시오버 예측 계산식을 다룸
- 4장에서는 플래시오버 예측을 위한 수치모델링 요소를 다룸
2. 플래시오버의 정의와 영향인자
1) 정의와 영향인자
- 플래시오버는 실내 가연물 전체가 거의 동시에 발화해 화염이 순간적으로 실 전체로 확산되는 현상으로, 발생시점·발생여부는 화원·내장재·개구율 3가지 인자에 크게 좌우되며 두문자로 화내개(화원·내장재·개구율)로 암기함
- 화원은 착화 초기 열방출률(HRR) 크기가 클수록, 내장재는 가연물의 양·재질(발열량)이 많고 가연성이 높을수록, 개구율은 개구부 면적·높이에 따른 산소공급 조건이 원활할수록 플래시오버 발생을 촉진함
2) 억제대책
- 플래시오버 억제를 위해서는 내장재 불연화·난연화로 가연물 양을 제한하고, 스프링클러 등 초기소화설비로 화원의 열방출률 증가를 억제하며, 제연설비로 고온가스층의 축적을 지연시키는 대책이 함께 적용됨
3. 플래시오버 예측 공식
1) McCaffrey(MQH) 공식
- McCaffrey·Quintiere·Harkleroad(MQH) 상관식은 플래시오버 발생에 필요한 열방출률(Q_fo)을 구획실의 표면적·개구부 조건으로 추정하는 대표적 예측공식으로, 실제 화재의 HRR이 이 Q_fo값을 초과하면 플래시오버 발생 가능성이 높은 것으로 판단함
2) 기타 예측 계산식과 영향요소
- MQH 공식 외에도 Thomas식, Babrauskas식 등 구획실 표면적·개구부 조건을 기반으로 한 여러 플래시오버 예측식이 제안되어 있으며, 공식마다 반영하는 영향요소(열손실 가정, 개구부 비중 등)에 차이가 있어 실무에서는 복수의 공식을 비교·검토하는 것이 일반적임
4. 플래시오버 수치모델링 요소
1) 수치모델링의 핵심 요소

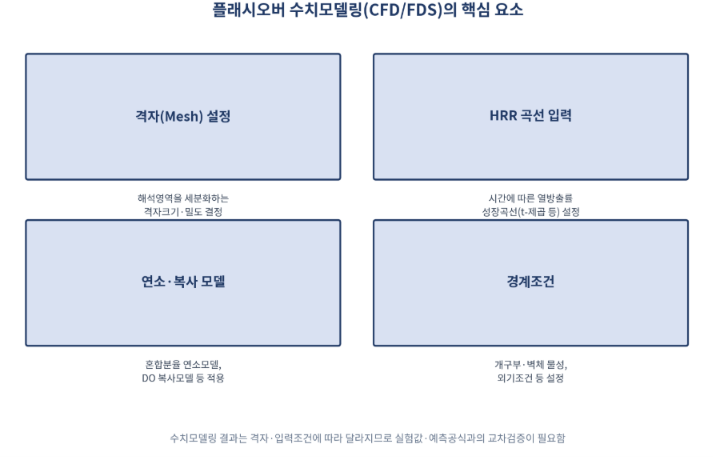

- 경험식만으로 평가하기 어려운 복잡한 형상·조건에서는 CFD 기반 화재시뮬레이션(FDS 등)을 활용하며, 핵심 요소로 해석영역을 세분화하는 격자(Mesh) 설정, 시간에 따른 열방출률을 입력하는 HRR 곡선, 연소·열전달을 모사하는 연소·복사 모델, 개구부·벽체 물성 등 경계조건이 있음
2) 활용 시 유의사항
- 수치모델링 결과는 격자크기·입력조건 설정에 따라 달라질 수 있으므로, 실험데이터나 예측공식(MQH식 등)과의 교차검증을 거쳐 신뢰성을 확보하는 것이 중요함
5. 결론
- 플래시오버는 화내개(화원·내장재·개구율) 3대 인자에 의해 발생하며, McCaffrey(MQH) 공식 등 예측식으로 발생 가능 열방출률을 사전에 추정할 수 있음
- 경험식과 수치모델링(CFD/FDS)을 상호 교차검증하여 신뢰성 있는 예측치를 확보하는 것이 화재안전설계의 성패 요인임
- 실무적으로는 내장재 불연화·개구부 관리·초기소화설비 설치를 통한 플래시오버 억제대책을 함께 검토할 것을 권장함
참고 및 출처
※ 법령·기준은 개정될 수 있으므로 최신 규정을 확인할 것. 예측공식의 정확한 계수·단위는 교재·원출처에 따라 표기가 다를 수 있으므로 재확인할 것.
