토목시공기술사 서브노트 200제 10번 | 시방서 종류·시공계획서·시공상세도(Shop Drawing)



서브노트 200제 · 10번 · 중요도 ★★★★★
주제: 시방서·시공계획서·시공상세도 — 표준·전문·공사시방서의 상호관계, 시공계획서의 작성·검토·승인, 시공상세도(Shop Drawing)

1. 서론

1) 시공 관련 3대 문서의 의의

• 토목공사의 시공 품질은 설계도서를 어떻게 구체화하여 현장에 적용하는가에 달려 있으며, 이를 뒷받침하는 핵심 문서가 시방서·시공계획서·시공상세도임
• 시방서는 시공 기준(무엇을·어떻게 시공할 것인가)을, 시공계획서는 공사 수행 전략(어떤 절차와 자원으로 수행할 것인가)을, 시공상세도는 현장 적용 도면(실제로 어떻게 그려서 시공할 것인가)을 각각 규정함
• 기술사 시험에서도 출제빈도가 매우 높은 분야로, 세 문서의 정의·상호관계·작성 및 승인 절차를 정확히 숙지해야 함

2) 구성

• 시방서 : 표준시방서·전문시방서·공사시방서의 정의와 상호관계
• 시공계획서 : 작성 목적·내용, 검토·승인 절차
• 시공상세도(Shop Drawing) : 정의, 필요성, 작성·검토·승인 절차

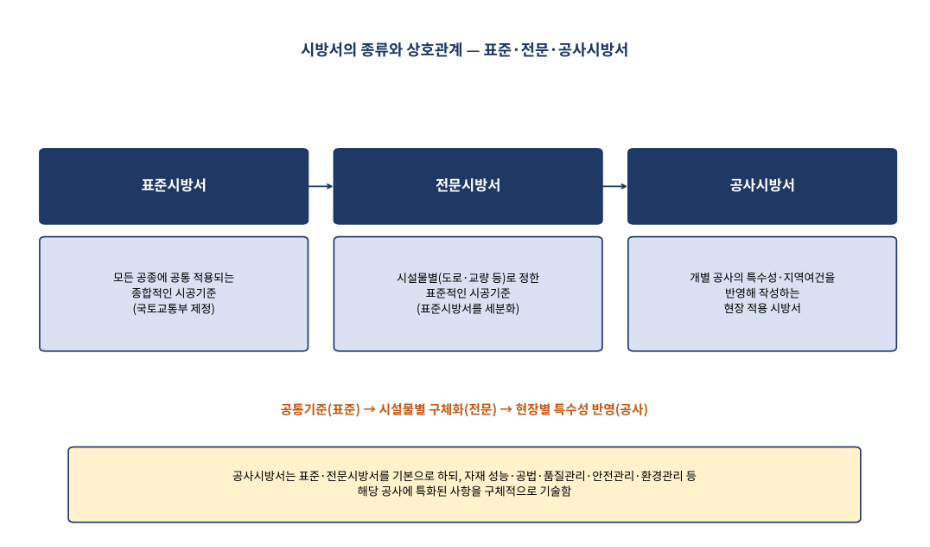

2. 시방서의 종류와 상호관계

1) 표준시방서

• 정의 : 모든 공종에 공통으로 적용되는 종합적인 시공기준으로, 국토교통부가 제정·고시함
• 역할 : 특정 공사의 시공 또는 공사시방서 작성 시 활용하는 기본 지침서의 역할을 함

2) 전문시방서

• 정의 : 도로·교량·터널 등 시설물별로 정한 표준적인 시공기준으로, 표준시방서를 세분화한 것임
• 역할 : 표준시방서보다 구체적으로 전문공사에 필요한 규정을 제시함

3) 공사시방서

• 정의 : 표준시방서·전문시방서를 기본으로 하되, 개별 공사의 특수성·지역여건·시공방법을 반영하여 작성하는 현장 적용 시방서임
• 내용 : 자재 성능, 공법, 품질관리, 안전관리, 환경관리 등 해당 공사에 특화된 사항을 구체적으로 기술함

[두문자] 시방서 3종 → 표준시방서·전문시방서·공사시방서

3. 시공계획서의 작성·검토·승인

1) 작성 목적과 내용

• 작성 목적 : 착공 전 시공자가 공사의 수행방법·절차·자원투입계획을 사전에 수립하여 품질·안전·공정을 체계적으로 관리하기 위함
• 주요 내용 : 현장개요, 공정관리계획, 품질관리계획, 안전관리계획, 환경관리계획, 가설계획, 인력·장비·자재 수급계획 등을 포함함
• 구분 : 공사 전체를 다루는 총괄시공계획서와, 공종별로 상세히 작성하는 공종별 시공계획서로 구분됨

2) 검토·승인 절차

• 시공자가 작성한 시공계획서는 건설사업관리기술자(감리원)에게 제출되어 적정성을 검토받음
• 검토 결과 보완이 필요하면 수정·보완 후 재제출하며, 승인된 시공계획서에 따라 공사를 수행하는 것이 원칙임
• 공사 진행 중 여건 변화가 있으면 시공계획서를 수정·보완하여 다시 승인받아야 함

4. 시공상세도(Shop Drawing)

1) 정의와 필요성

• 정의 : 시공자가 목적물의 품질 확보와 안전 시공을 위해 설계도면을 근거로 작성하는 현장 맞춤형 상세 도면으로, 단순 참고자료가 아닌 법정 의무 문서임
• 필요성 : 설계도면보다 더 구체적으로 현장 여건을 반영해야 하는 부위(철근 배근 상세, 접합부 등)의 시공 오류를 방지함

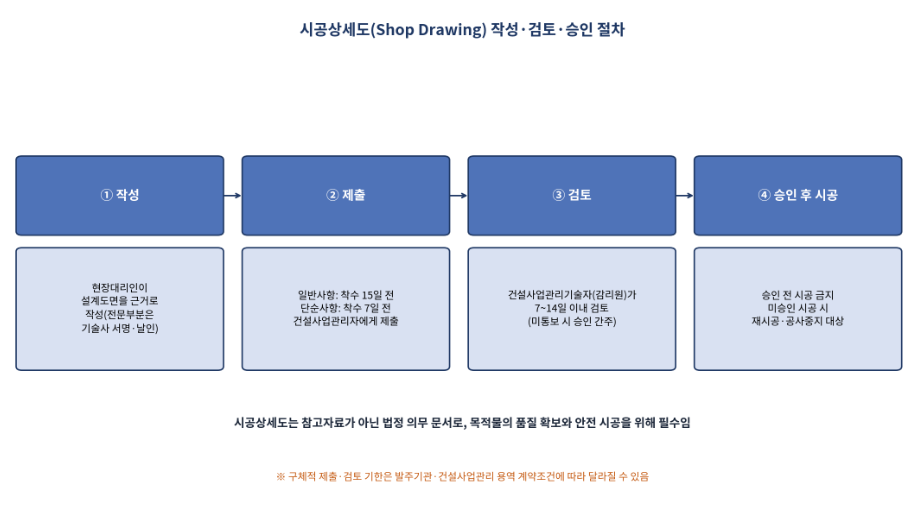

2) 작성·검토·승인 절차

• 작성 : 현장대리인이 설계도면을 근거로 작성하며, 구조계산 등 전문적 검토가 필요한 부분은 관련 기술사의 서명·날인이 필요함
• 제출 : 일반사항은 시공 착수 15일 전, 단순사항은 7일 전까지 건설사업관리자에게 제출함
• 검토 : 건설사업관리기술자(감리원)가 통상 7~14일 이내에 검토하며, 기한 내 통보가 없으면 승인된 것으로 간주함
• 승인 후 시공 : 승인 전 시공은 금지되며, 미승인 상태로 시공할 경우 재시공 명령 또는 공사중지 처분의 대상이 됨

[두문자] 시공상세도 특징 → 법정의무문서·감리승인필수·미승인시공금지

• 표준·전문·공사시방서는 공통기준에서 현장 특수성 반영으로 구체화되는 단계적 체계를 이루므로, 공사시방서 작성 시 상위 시방서와의 정합성을 반드시 확인해야 함
• 시공계획서는 공사 수행의 청사진으로서 품질·안전·공정관리의 출발점이 되므로, 착공 전 충실히 작성하고 여건 변화 시 적시에 보완해야 함
• 시공상세도는 법정 의무 문서임을 명확히 인식하고, 제출·검토 기한을 준수하여 승인 전 시공이 이루어지지 않도록 관리하는 것이 품질·안전사고 예방의 핵심임

참고 및 출처

• 위키백과 — 시방서(표준시방서·전문시방서·공사시방서)
• 국토교통부 — 건설공사 시공상세도 작성 지침
• 국가법령정보센터 — 건설기술 진흥법(시방서·시공계획서 관련 규정)
• ※ 시공상세도 제출·검토 기한은 발주기관·건설사업관리 용역 계약조건에 따라 달라질 수 있어 해당 지침·계약서 원문을 재확인할 것.
